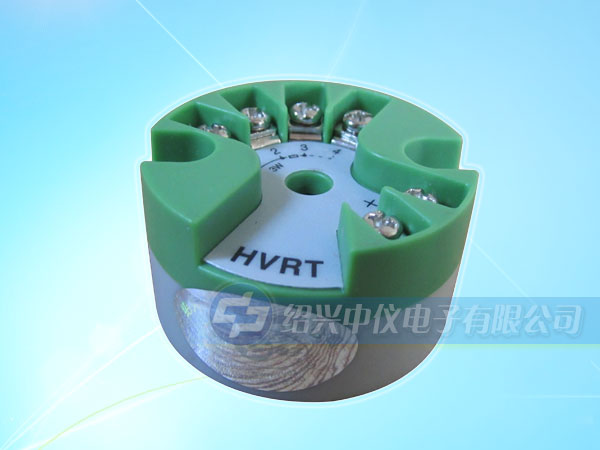

SBWZ1-PT100温度变送器

产品概述

PT100温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。将工业热电阻PT100信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出标准信号该温度变送器可直接安装在热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

工作原理

热电阻传感器将被测温度转换成电阻信号，再将该信号送入变送器的输入网络，该网络包含调零、变送转换等相关电路，经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正。一体化数字显示温度变送器有两种显示方式：LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用三线制方式输出。

主要特点

1、PT100温度变送器采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。
2、现场安装在热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。这样既节约了昂贵的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；
3、精度高、功耗低，使用环境温度范围宽，工作稳定可靠；
4、适用范围广、既可以与热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；
5、智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；
6、智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例。

技术参数

1、输入信号：热电阻：Pt100(三线制、四线制)。智能型PT100温度变送器的输入信号可通过手持器和PC机任意设置；
2、输出信号：在量程范围内输出4~20mA直流信号，与热电阻的输入信号成线性或与温度成线性。智能型SBWZ-1001或SBWZ-1101温度变送器输出4~20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；
3、基本误差：0.2%FS；
4、接线方式：二线制（常规）、三线制、四线制；
5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型热电阻温度变送器12V-35V，智能型12V-45V，额定工作电压为24V
7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）=50(Vmin-12),例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。
8、工作环境：a:环境温度-25-+80℃（常规型）、-25-+70℃（数显型）、-25-+75℃（智能型）
b:相对湿度：5%-95%
c:机械振动f≤50Hz, 振幅≤0.15mm
d:无腐蚀气体或类似的环境；
9、环境影响系数：δ≤0.05%/℃。

常用型号例举

常规型PT100温度变送器：SBWZ-1000
智能式PT100温度变送器：SBWZ-1001
隔离式PT100温度变送器：SBWZ-1100
智能隔离型PT100温度变送器：SBWZ-1101
