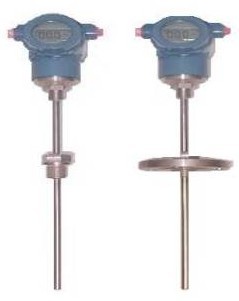

供应SBMW带HART协议数显温度变送器
一、产品概述

一体化HART智能温度变送器是采用国际上最新数字集成技术和根据国内工业自动控制的实际需求而研制开发的新一代全智能化仪，结构严谨、外型美观，硬件所采用的元器件较少，无电位器等可动器件，功能齐全，操作简单，可靠性、稳定性高，适用于化工、石油、冶金、轻工、食品、电力、能源管理等各个领域。



二、功能特点



1、适用于各种温度传感器。例如：PT100、Cu50、B、S、T、N、R、K、E、J型

2、操作简单不需HART操作器通过面板按键可调零、调满，设置仪表量程及输入分度号。也可用HART操作器或电脑操作设置。

3、结构紧凑，一体化集成，现场显示实时测量值。



三、技术指标



1、精        度：±0.25%FS,±1个字，

2、信号输入：热电阻（PT100、PT10、Cu100、Cu50）

                          热电偶（B、S、T、N、R、K、E、J型）

3、模拟输出：标准4-20mA，带有基于HART协议的数字信号，远程操控

4、负载影响：≤±0.02%/100Ω

5、通讯接口：RS232

6、HART协议，适用手持通讯器或PC进行组态

7、通用可组态器，适用于各种HART协议输入信号

8、供电电源：  24VDC±2V。

9、长期稳定性：≤0.1K/Y

10、工作环境条件：温度-20～60℃，相对湿度＜85%RH。

四、通讯连接方法

本产品完全遵循HART通讯规范，与现场设备的通讯有上位机通讯软件及手持通讯器。上位机软件支持WIN9X/ME、WIN2000、XP及支持USB----RS232转换器；上位机软件使用时需配用HART专用MODEM。手持通讯器使用2节5号高能碱性电池，可连续工作3天以上（无LCD背光时）。具体接线如下图所示，其中HART_MODEM和手持通讯器的两个信号端子亦可连接于250Ω电阻两端。

















五、上位机软件介绍

用户可通过软件对变送器进行在线组态、效验、监测数据、切换输入信号、量程。

本软件支持WIN9X/ME、WIN2000、WIN  XP及手提电脑上的USB口转RS232转换器。

软件安装

双击安装程序后出现如下图所示的运行界面，根据你的PC  机与HART_MODEM的连接情况，点选“串口选择”选择框中的串口号，若设备联接正常，界面中常用按钮将由灰色变黑实色，且相应参数值会出现，否则指示“仪表未应答！”















参数说明

按下S键6秒后，显示屏显示“PASS”，再按Z键，显示屏显示数值并且光标闪烁。闪烁位为修改位，按Z键该位数字加1但不进位。长按Z键4秒光标移位。按上述操作方法修改此值为160，再按S键进入参数调整程序。各参数的意义如下：



参数提示符
  数    值
                                          意义


  XXXXX
  密码验证，密码为160


  XXXX.X
  20mA对应的过程量（满度值


  XXXX.X
  4mA对应的过程量（零点值）


  XXXXX
  变送功能，=0表示线性，=1表示开方，温度变送器时为0。


  XXXXX
  显示单位，0=KPa，1=KPa，2=KPa，3=KPa，4=mm，5=Kpa,6=Psi，7=KPa，8=KPa，9=KPa，10=KPa，11=pa，12=KPa，13=Kpa，14=MPa，15=mA，16=％，17=℃，18=S，19=m3/h，20=t/h,温度变送器时为17。


  XXXX.X
  阻尼时间，程序运行时限定最大值为30秒


  XXXXX
  调零。出现该提示符时按Z键再按S键时，过程量调整为0。

不作调整时不要按Z键，直接按S键进入下一参数。


  XXXXX
  低点微调。过程量调整为当前输入值。按Z键后修改低点微调压力值；不作调整时不要按Z键，直接按S键进入下一参数。


  yES/no
  Hart三点线性化及微调数据初始化


注：蓝色部分参数请谨慎操作，操作时确保装置所加的信号为正确值；温度变送器时无效。
