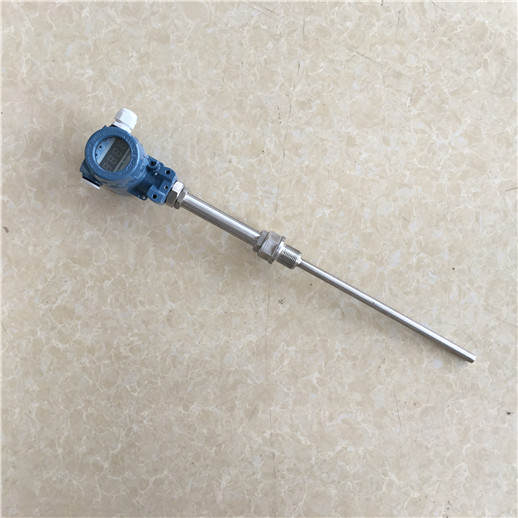

SBWR-2160一体化温度变送器

SBWR-2160一体化温度变送器

一、概述: 一、SBWR热电偶温度变送器、SBWZ热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它采用二线传送方式（两根导线作为电源输入，信号输出的公用传输线）。将热电偶、热电阻信号变换成输入电信号或被测温度或成线性的4～20mA的输出信号，变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

二、温度变送器特点：

1、采用环氧树脂密封结构，因此抗震、耐温，适合在恶劣现场环境中安装使用。

2、现场安装于热电阻、热电偶的接线盒内，直接输出4～20mA，这样既省去较贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。

3、精度高、功耗低、使用环境温度范围宽、工作稳定可靠。

4、量程可调，并具有线性化较正功能，热电偶温度变送器具有冷端自动补偿功能。应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装入检测设备中。

三、主要技术指标：

1、输入：热电阻Pt100、Cu50、Cu100 热电偶K、E、S、B、T、J、N

2、输出：在量程范围内输出4～20mA直流信号可与热电阻温度计的输出电阻信号成线性，可与热电阻温度计的输入温度信号成线性；可与热电偶输入的毫伏信号成线性，也可与热电偶温度计的输入温度信号成线性。

3、基本误差：±0.2%、±0.5%

4、传送方式：二线制

5、变送器工作电源电压12V，35V，额定工作电压24V。

6、负载：极限负二载电阻按下式计算 RL（max）=50×（Vmm-12） 即24V时负载电阻可在0～600Ω范围内选用）额定负载250Ω。 注：量程可调式变送器，改变量程时零点与满度需反复调试；电偶型变送器在调试前须预热30分钟。

7、环境温度影响≤0.05%1℃ 8、正常工作环境：

a、环境温度 -25℃～+80℃

b、相对湿度5%～95%

c、机械振动f≤55Hz振幅＜0.15mm

四、型号、类别： 型号 传感器分度号 量程规定 规定最小值量程范围（上限下限之差） SBWR-2160 E 0～800℃ 300℃ SBWR-2260 K 0～1300℃ 400℃ SBWR-2360 S 0～1600℃ 600℃ SBWR-2460 B 0～1800℃ 800℃ SBWR-2560 T 0～400℃ 200℃ SBWR-2660 J 0～1200℃ 300℃ SBWR-2760 N 0～1200℃ 400℃ SBWR-4160 E 0～800℃ 300℃ SBWR-4260 K 0～1300℃ 400℃ SBWR-4360 S 0～1600℃ 600℃ SBWR-4460 B 0～1800℃ 800℃ SBWR-4560 T 0～400℃ 200℃ SBWR-4660 J 0～1200℃ 300℃ SBWR-4760 N 0～1200 400℃ SBWZ-2160 Cu50 -50～150℃ 50℃ SBWZ-2260 Cu100 -50～150℃ 50℃ SBWZ-2460 Pt100 0～600℃ 50℃ SBWZ-2460 Pt100 -100～200℃ 50℃ SBWZ-4460 Pt100 -200～600℃ 50℃ 五、接线方式： 热电阻三线制变送器安装接线图 热电阻二丝制变送器安装接线图 热电偶变送器安装接线图 导轨式变送器安装接线图 一体化液晶显示变送器接线图

 六、热电偶温度变送器校验步骤：

1、校验时，在输入端接入电位差计，输出信号为电动势，在输出端接上24VDC稳压电源并串接上标准电流表。

2、调零：反接信号输入线，使电位差计输出校验现场室温对应电动势，调整电位器Z，使电流表读数为4mA。

3、调满：正接信号输入线，使电位差计输出满量程对应电动势，调整电位器S，使电流表读数为20mA。（该电动势为满度电动势减去室温对应电动势后的值） 例：在校验现场室温为7℃，输入信号为K，量程为0～1000℃的温度变送器标定，通过查表得知7℃对应电动势为0.
