供应一体化温度变送器

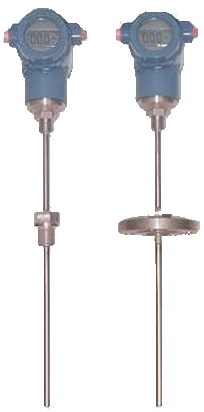

产品名称:Hart协议一体化温度变送器
产品类别:温度仪表
产品型号:T型
品  牌:上海锟鹏

详细介绍:
HART一体化智能温度变送器
一、概述
一体化HART智能温度变送器是采用国际上最新数字集成技术和根据国内工业自动控制的实际需求而研制开发的新一代全智能化仪，结构严谨、外型美观，硬件所采用的元器件较少，无电位器等可动器件，功能齐全，操作简单，可靠性、稳定性高，适用于化工、石油、冶金、轻工、食品、电力、能源管理等各个领域。
二、主要功能特点
1、适用于各种温度传感器。
2、操作简单不需HART操作器通过面板按键可调零、调满，设置仪表量程及输入分度号。也可用HART操作器或电脑操作设置。
3、结构紧凑，一体化集成，现场显示实时测量值。
三、主要技术指标
1、精        度：±0.25%FS,±1个字，
2、信号输入：各种分度号热电偶、热电阻（带冷端自动补偿）。
3、模拟输出：0～10mA（负载RL≤750Ω），4～20mA（负
      载RL≤500Ω）。
6、供电电源：  24VDC±2V。
7、工作环境条件：温度-20～60℃，相对湿度＜85%RH。
四、通讯连接方法
本产品完全遵循HART通讯规范，与现场设备的通讯有上位机通讯软件及手持通讯器。上位机软件支持WIN9X/ME、WIN2000、XP及支持USB----RS232转换器；上位机软件使用时需配用HART专用MODEM。手持通讯器使用2节5号高能碱性电池，可连续工作3天以上（无LCD背光时）。具体接线如下图所示，其中HART_MODEM和手持通讯器的两个信号端子亦可连接于250Ω电阻两端。

五、          位机软件安装及使用
3-1、软件安装
              打开软件包，运行其中的SETUP.EXE，软件将自动安装到：\\Programe\Hart3351\Hart3351目录下，安装过程中，若提示输入系列号，请输入任一数字。安装完毕后，运行上述目录中的Hart3351.exe，按提示申请运行密码即可。本软件支持WIN9X/ME、WIN2000及手提电脑上的USB口转RS232转换器。因其他原因软件需要升级时，只需将新版本的Hart3351.exe覆盖原有的Hart3351.exe即可。注意：若运行目录或PC机配置改变时，可能需要重新申请运行密码。
3-2、串口设置
双击Hart3351.exe文件，出现如图（六）所示的运行界面，根据你的PC  机与HART_MODEM的连接情况，点选“串口选择”选择框中的串口号，若设备联接正常，界面中常用按钮将由灰色变黑实色，且相应参数值会出现，否则指示“仪表未应答！”，如图（七）。注意：未来的软件版本中，界面可能有所不同，但功能及使用方法完全一样。
  六、                键操作说明
a)            零点及量程迁移
零点迁移：同时按下S键及Z键（左边为S键，右边为Z键）6秒后，显示屏显
示“Hart”，表示此时已激活零点及量程调整状态；再按下Z键5秒，此时显示屏上的“Hart”字符消失，零点迁移成功并退出激活状态。
量程迁移：同时按下S键及Z键（左边为S键，右边为Z键）6秒后，显示屏显
示“Hart”，表示此时已激活零点及量程调整状态；确认装置此时的压力为量程压力后，再按下S键6秒，此时显示屏上的“Hart”字符消失，量程迁移成功并退出激活状态。
注：进入激活状态后，如果不想进行调整，可同时按下S键和Z键，松开键后显示屏上的“Hart”字符消失，表示已退出激活状态。或者重新上电亦可。
b)            参数设置
2-1    键说明：    同时按S键+Z键为退出键；按下Z键4秒为移位键。S键、Z键、退出键在键松开后才有效。

2-2      参数说明
按下S键6秒后，显示屏显示“PASS”，再按Z键，显示屏显示数值并且光标闪烁。闪烁位为修改位，按Z键该位数字加1但不进位。长按Z键4秒光标移位。按上述操作方法修改此值为160，再按S键进入参数调整程序。
