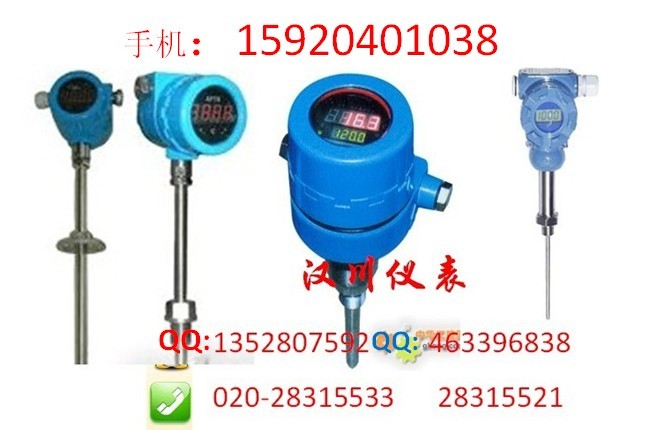

SBWZ-4481热电偶电阻智能型温度变送器
SBWZ-4481热电偶电阻智能型温度变送器
一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把-200～1600℃范围内的温度信号转换为二线制4～20mADC的电信号传输给显示仪、调节器、记录仪、DCS等，实现对温度的精确测量和控制。是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
特点
超小型(模块14×18)一体化，通用性强。
二线制4～20mADC输出。传输距离远，抗干扰能力强。
冷端、温漂、非线性自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
采用热电偶温变，可免用补偿导线，降低成本。
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度＞70℃时，变送器和现场显示仪可采用分离(隔离)式安装。
防爆等级: dIIBT4、dIIBT5
工作原理：
热电偶或热电阻传感器被温度转换成电信号,再将信号送入变送器的输入网络,该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入到运算放大器进行信号放大，放大的信号一经V/I转换器运算处理后以DC4-20mA电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反方式校正，对热电偶传感器，用多段折线逼近法进行校正。一体化数字显示温度变送器LCD显示的采用两线制方式输出。
技术参数
1.输入信号：热电偶：K、E、J、B、S、T、N；热电阻：Pt100、Cu50、 Cu100、（三线制、四线制），智能型温度变送器的输入信号可通过PC机或手操器任意设置；
2.输出信号：在量程范围内输出DC4-20mA电流信号，与热电偶、热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出DC4-20mA电流信号同时叠加符合HART标准协议通信信号；
3.基本误差：0.5%FS；0.2%FS；智能型0.2%FS;
4.接线方式：二线制；三线制;
5.显示方式：四位LCD显示温度,智能型四位LCD可通过PC机或手操器设定使之显示现场温度，传感器值，输出电流和百分比例中的任一种参数;
6.工作电压：普通型12∽35V DC；智能型12V∽45V DC；额定工作电压为24V DC;
7.允许负载电阻：500Ω（24VDC供电）;极限负载电阻R（max）=50（Vmin-12）,例如在额定工作电压24V DC时,负载电阻可0-600Ω范围内选择使用。
8.工作环境：
a：环境温度 -25∽80℃（常规型）
-25∽70℃（数显型）
b：相对温度 5%∽95%
c：机械振动f≤50HZ,振幅≤0.15mm
d：无腐蚀气体或类似的环境;
9.温度影响系数：δ≤0.05%/℃
