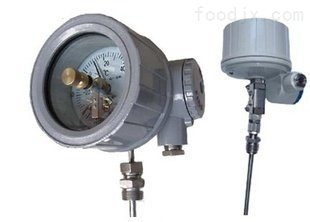

防爆双金属温度计
【简单介绍】
【详细说明】
双金属温度计可以直接测量生产现场存在碳化物等爆炸物各过程中的-80～+500℃范围内液体、蒸汽和气体介质以及固体表面测温。
防爆双金属温度计技术参数
型 号
测温范围℃
精度等级
保护和材料
L
安装固定装置
WSSX-410B
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
75
100
150
200
300
400
400
500
750
1000
无固定装置
WSSX-480B
WSSX-411B
可动外螺纹
WSSX-481B
WSSX-412B
可动内螺纹
WSSX-482B
WSSX-413B
固定螺纹
WSSX-483B
WSSX-414B
固定法兰
WSSX-484B
WSSX-415B
卡套螺纹
WSSX-485B
WSSX-416B
卡套法兰
WSSX-486B
产品技术数据
测温范围：-60-50℃
精度等级为1.5级，接点动作误差差限为示值基本误差限的1.5倍
温度计指示部分：（按温度计标度盘的外径表示）分φ60、φ100、φ150mm.
尾管长度：100－2000mm。
尾管直径：分别为φ6、φ10、（尾管长度100－1250mm时）φ12（尾管长度在1250－2000mm时）
安装部分螺纹:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓节头等材质均为1Cr18Ni9Ti不锈钢，耐压6.4MPa。
防水性能：温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水龙头的喷水（喷嘴出口前水压不小于心不2公斤/厘米2）历时5分钟，不得有水渗入温度计外壳内部。符合IP65标准。
接点额定功率：10VA
接点最高工作电压：～380V或220V
接点最高工作电流：1A（无感负载）
工作电压宜在大于15V小于48V的情况下使用。
防爆双金属温度计产品选型资料
W
S
S
规格
内容
温
度
仪
表
金
属
膨
胀
式
双
金
属
X
带电接点
-
3
?60
4
?100
5
?150
标
度
盘
公
称
直
径
0
角型 亦称轴向型
1
直型 亦称径向型
8
万向型
5
热套式角型
6
热套式直型
7
热套式万向型
结
构
形
式
1
可动外螺纹接头
2
可动内螺纹接头
3
可动法兰
安
装
方
式
W
S
S
□
-
□
□
□
双金属温度计是工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。能自动连续记录变化的仪器，为提高测温灵敏度，通常将金属片。
制成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，两种金属在温度变化时体变化量不一样，因此会发生弯曲。将其一端固定，另一端随温度变化而发生位移，位移量与气温接近线性关系。自记系统由自记钟，自记笔组成，自记笔与放大杠杆相连并受感应元件操纵因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。这种仪表的测温范围是200~650℃，允许均为标尺两程的1%左右。这种温度计和棒状的玻璃液体温度计的用途相似，但可使用在强度要求更高的条件下。
WSSX-481B防爆电接点双金属温度计、WSSX-411B防爆电接点双金属温度计、WSSX-581B防爆电接点双金属温度计、WSSX-511B防爆电接点双金属温度计、WSSX-501B防爆电接点双金属温度计、WSSX-503B防爆电接点双金属温度计
连接方式：法兰：DN20、DN25、DN40、DN50、DN80等（可定制）
螺纹：M27×2、M20×1.5、G1/2"、G3/8"、N1/2PT等（可定制）
防爆双金属温度计，WSSX系列防爆电接点双金属温度计是利用绕制成螺旋管状的双金属片一端被固定，另一自由端与指针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。是石油，焦化，化工，医药等企业生产现场存在碳化物等爆炸物各过程中的-80～+500℃范围内液体、蒸汽和气体介质以及固体表面的温度测量。
· 标度盘公称直径：100
· 热响应时间：≤40S
· 隔爆等级：dIIBT4
· 额定功率：10VA
· 最高工人电压：dIIBT4
· 最高工作电流：0.7A
