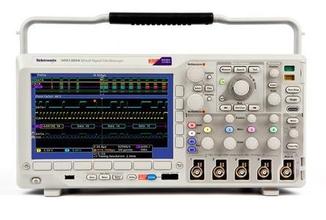

供应混合信号示波器|如MSO5204B/DPO5204B等等

供应混合信号示波器|如MSO5204B/DPO5204B等等

东莞市塘厦博信电子仪器有限公司

联系人：李勇华<经理>13729984086  业务QQ：2397137318(二十四小时在线待议)

联系人：陈S:13546988055             (业务助理)QQ：3030046339

公司TEL：0769-82953085         公司FAX：0769-82953085

E-mail:boxinyq@foxmail.com(欢迎广大客户发清单询价)

      如果找不到联系方式请搜索：东莞市塘厦博信电子仪器有限公司

Designing with today’s faster data rates and tighter timing margins requires an oscilloscope with outstanding signal acquisition performance and analysis capabilities. Tektronix MSO/DPO5000B Series oscilloscopes provide exceptional signal fidelity, with 2 GHz bandwidth and 10 GS/s sample rate, along with advanced analysis and math capabilities, on your bench and in your lab. Run WINOOWs®-based analysis software right on the oscilloscope. Point and click Visual Triggers enable you to capture complex signals with ease. MSO models include 16 digital timing channels, and all models can be equipped to decode common serial protocols, providing a comprehensive view of your systems.

KEY PERFORMANCE SPECIFICATIONS

· 2 GHz, 1 GHz, 500 MHz, and 350 MHz bandwidth models

·

Up to 10 GS/s real-time sample rate on one or two channels and up to 5 GS/s on all four channels

·

· Up to 250 megapoint record length with MultiView zoom?

· >250,000 wfms/s maximum waveform capture rate with FastAcq? acquisition

· FastFrame? segmented memory acquisition mode with up to 290,000 segments and >310,000 waveforms per second capture rate

· Standard 10 MΩ passive voltage probes with less than 4 pF capacitive loading and 500 MHz or 1 GHz analog bandwidth

· >11 bits vertical resolution using HiRes sampling

· User-selectable bandwidth limit and DSP filters for lower noise and better measurement accuracy

KEY ANALYSIS FEATURES

· Wave inspector® controls provide easy navigation and automated search of waveform data

· Suite of advanced triggers, with standard Visual Trigger and Search

· 53 automated measurements, selectable filtering, waveform math and FFT analysis

· Waveform histogram, eye diagram, TIE (jitter/timing) measurement and analysis

· User-definable math using MATLAB, Visual Studio and Excel

· Optional analysis for memory, advanced jitter, serial data, power and Wideband RF

KEY PROTOCOL FEATURES

· Trigger and decode options for mid-speed (100 Mb/s to 1 Gb/s) buses

· Trigger and decode options for low-speed (<10 Mb/s) buses

· Compliance test options for USB2.0, Ethernet, USB power, MOST, BroadR-Reach

· Mask testing on communication, computing and video standards

MIXED SIGNAL DESIGN AND ANALYSIS (MSO SERIES)

· 16 digital channels (user upgradeable)

· MagniVu? high-speed acquisition provides 60.6 ps timing resolution on all digital channels

· Automated triggering, decode, and search on parallel buses

· Per-channel threshold settings

See the performance difference

With up to 2 GHz analog bandwidth and sampling rates up to 10 GS/s, the MSO/DPO5000B series ensures you have the performance you need to capture waveforms with the best possible signal fidelity and resolution for seeing small waveform details.
