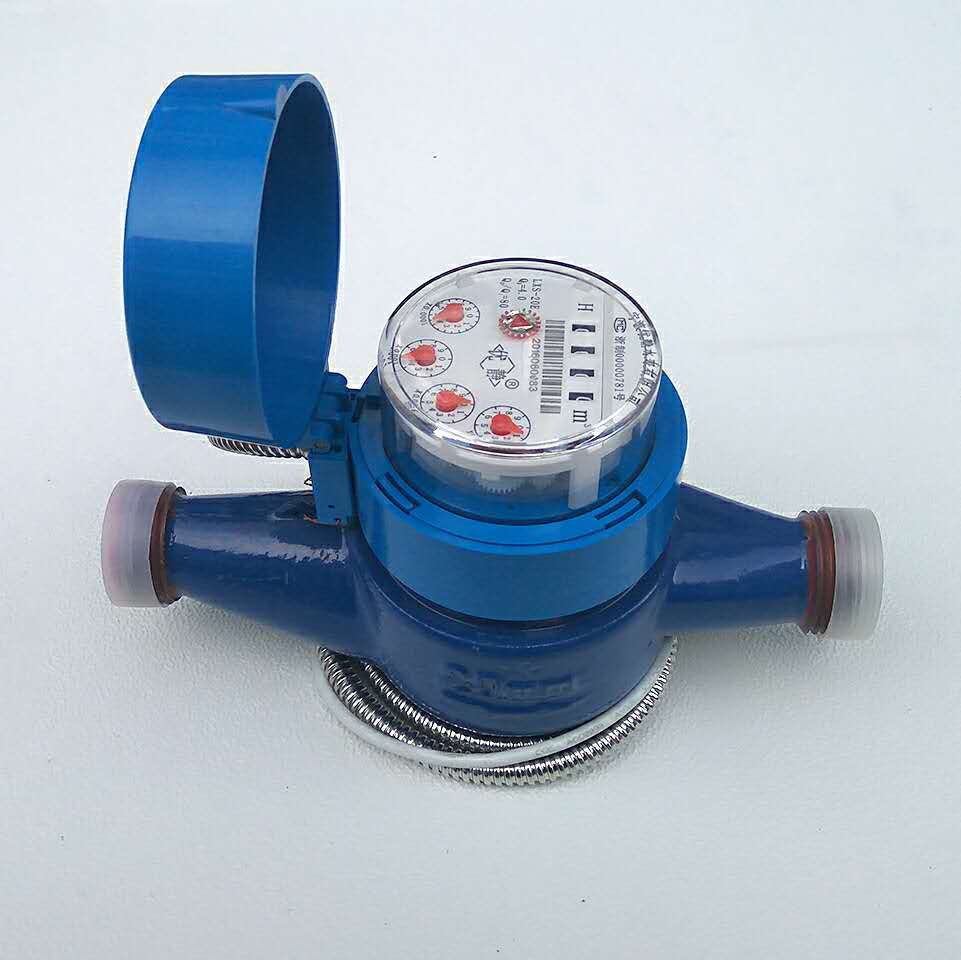

福州水表单流旋翼干式(发讯)冷水水表
单流旋翼干式水表是用于计量流经自来水管道水的体积总量的流量测量仪表，适用于单向水流。其包括冷水、发讯冷水、热水、发讯热水水表。不能用于测量有腐蚀性的液体。该表系磁耦合传动，且具有防磁干扰功能、结构紧凑、体积较小、外型美观。计数部件为指针字轮混合式，采用超声波焊接，具有读数直观、清晰、方便、不可拆开等特点。
技术指标：发讯水表符合Q/320700JR05，冷水水表符合GB/T778.1～3-1996，热水水表符合JB/T8802-1998等相关标准规定。
● 使 用 条 件
a. 冷水(发 讯)水表水温：0.1℃～30℃ 工作压力≤1Mpa
b. 热水(发 讯)水表水温：30℃～90℃ 工作压力≤1Mpa
● 最 大 允 许 误 差
a. 在从包括最小流量在内到不包括分界流量的低区中的最大允许误差为±5%。
b. 在从包括分界流量在内到包括过载流量的高区中的最大允许误差冷水(发 讯)水表为±2%，热水(发 讯)水表为±3%。
● 发 讯 水 表 脉 冲 最 大 允 许 误 差
脉冲误差不超过±0.3%。
● 主 要 技 术 参 数
水表技术参数
发讯水表舌簧开关技术参数
触点
型式
触点最大额定功 率
最大开关电压
最大开关电流
最大初始触点电 阻
最小绝缘阻抗
典型谐振频率
(W)
(V)
(A)
(mΩ)
(Ω)
(KHz)
常开
1
DC24
DC 0.1
100
109
7.5
● 压 力 损 失
在过载流量时最大允许的压力损失为0.1Mpa。
● 发 讯 装 置 的 发 讯 位 置 、 原 理 图
发讯位置：×0.1、×0.01、×0.001或0.0001。
● 外 形 尺 寸
● 水 表 的 选 择 、 安 装 与 使 用
1. 选择水表时应以管道经常使用的流量接近或小于水表的常用流量为宜，不能单纯以管道口径确定水表口径。
2. 安装位置要避免曝晒、冰冻、污染和水淹，并便于拆装和抄表。
3.
水表应水平安装，使字面朝上，表壳上箭头方向与水流方向相同。为了计量准确，建议出水口水龙头高于水表0.5m以上。新装管道务必将管内石子、泥沙等杂物冲洗干净后再
连
云港水表有限公司装水表，以免造成水表故障。
4.
水表如安装在锅炉进水管处，应安装止回阀，防止热水回流烫坏水表。水表与管道连接处采用活接头。拆装水表时，水表不应承受由管道和管件引起的过大应力，以免损坏水表。
5.
水表经长期使用，每隔一段时间应清洗一次，并重新校准。
● 附 件
每只水表供应管接头、连接螺母及接管密封垫圈各二件。
