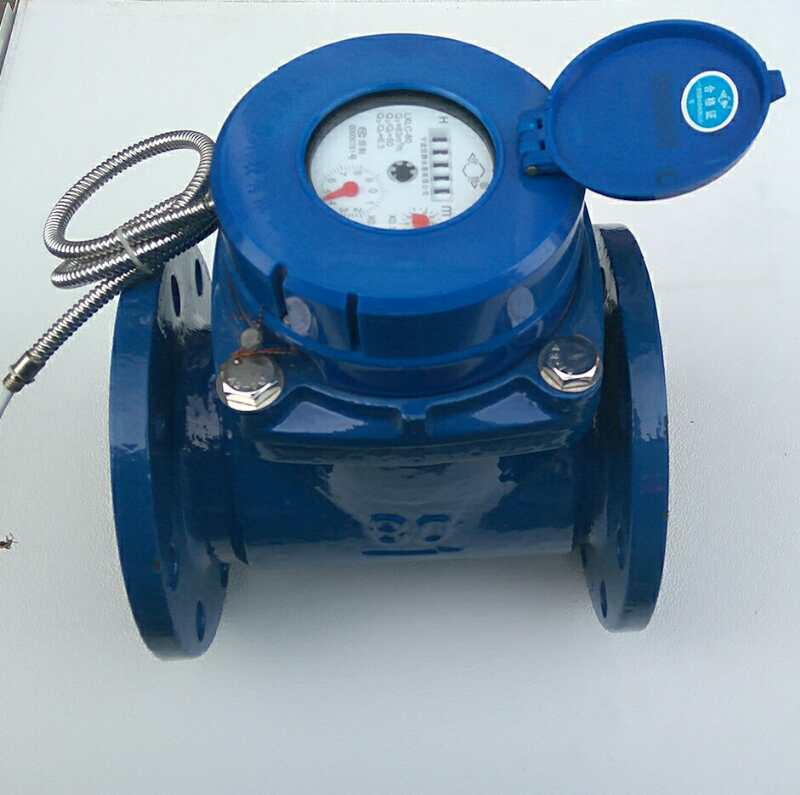

成都水表多流干式冷水发讯水表
本发讯水表是用于计量流经自来水管道中水体积总量的流量测量仪表。不能用于计量有腐蚀性的液体。分冷水发讯和热水发讯。小型干式发讯水表系磁耦合传动，且具有一定的防磁干扰功能，结构紧凑，体积较小，外观大方。计数部件为指针、字轮组合式，具有读数直观、清晰、方便等特点。本发讯表的发讯位置可根据客户的要求而定，本表适用与卡式水表和网络抄表系统。
产品符合企业标准Q/320700JR05。
*使用条件
a. 发讯冷水水表 工作温度：0.1℃～30℃ 工作压力：≤1Mpa
b. 发讯热水水表 工作温度：30℃～90℃ 工作压力：≤1Mpa
*最大允许误差
a. 在从包括最小流量在内到不包括分界流量的低区中的最大允许误差为±5%。
b. 在从包括分界流量在内到包括过载流量的高区中的最大允许误差冷水水表为±2%，热水水表为±3%。
*主要技术参数
a． 水表技术参数
b． 舌簧开关技术参数
触点
型式
触点最大额定功 率
最大开关电压
最大开关电流
最大初始触点电 阻
最小绝缘阻抗
典型谐振频率
(W)
(V)
(A)
(mΩ)
(Ω)
(KHz)
常开
1
DC24
DC 0.1
100
109
5
*压力损失
在过载流量时最大允许的压力损失为0.1Mpa。
*外形尺寸
*发讯装置的发讯原理图
发讯位置：X0.1、X0.01或0.001。
*水表的选择、安装与使用
1. 选择水表应根据管道经常使用的流量小于或接近水表的常用流量为宜，不能单纯以管道口径确定水表口径。
2. 安装位置应避免曝晒、冰冻、污染、水淹且便于拆装和抄表。在冰冻期间,应将水表和水管包扎保温。
3. 水表必须水平安装，使字面朝上，表壳上箭头方向与水流方向相同,为了计量准确，水龙头应高于水表0.5m。
4. 新装管道务必把管道内石子、泥沙、麻丝等杂物冲洗干净后再装水表，以免使水表产生故障。
5. 冷水水表如安装在锅炉进水管处，应安装止回阀,防止热水回流烫坏水表。
6. 水表两端一般通过管接头与管道连接,拆装水表时,切不可用力硬扳，以免损坏水表。
7.
水表长期使用,管道内杂质、铁锈等杂物会堵塞过滤网或进入机芯内，使水表误差增大或影响正常运转,因此每隔一段时间应清洗一次，并重新校准，但不允许自行拆装。
*附件
每只水表供应管接头、连接螺母及接管密封垫圈各二件。
