2000KN大型卧式插编索扣破断拉伸试验机 拉伸 破断力测试
一、产品介绍
插编索扣破断拉伸试验机是专为大型高强度索类构件设计的高精度、大吨位力学性能测试设备。其核心采用卧式框架结构与伺服电液驱动系统，能够精准施加并控制试验力，对钢丝绳插编索扣及各类索具进行破断拉伸试验，从而精确获取其极限承载能力与力学性能指标，为产品质量检验与安全评估提供核心数据支撑。
二、执行标准
GB/T 16271-2009《钢丝绳吊索 插编索扣》
GB/T 8358-2006《钢丝绳破断拉伸试验方法》
GB/T 5754.2-2005《钢丝绳、输送带拉伸强度的测定》
GB/T 228.1-2010《金属材料拉伸试验 部分:室温试验方法》
三、技术参数
1、试验力：2000kN
2、试验力范围：2%-1**%
3、试验力度：优于示值的±1%
4、活塞行程：1500mm
5、位移测量范围：0-1500mm
6、位移测量精度：优于±0.5%FS
7、位移分辨力：优于0.05mm
8、活塞移动速度：拉伸进程0-90mm/min
9、拉伸试验空间：12000mm
10、max夹持间距：500mm
11、空间调整方式与范围:插销固定，分4组；共20个定位孔，(每组4孔问距500mm分级调整位置)
12、外形尺寸：19900*1900*1455mm
13、重量：约21000kg
14、功率：10kW
四、设备组成
（一）主机部分

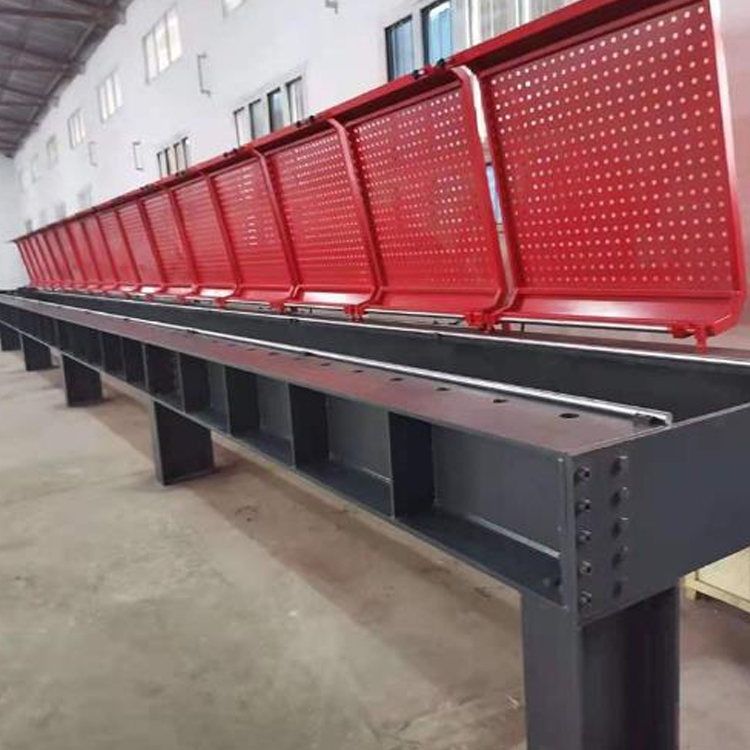

1.卧式框架结构：采用整体焊接钢结构，具有极高的刚性和稳定性，能够承受2000kN的极限试验力而不变形，为试验提供稳固基础。
2.伺服驱动系统：单出杆双作用伺服液压缸，作为动力输出核心，实现试验力的平稳、精准施加与控制。
3.夹持与空间调整机构：配备钢丝绳专用拉伸附具，确保试样装夹牢固可靠；移动横梁与插销定位系统，实现试验空间的快速、分级调整。
（二）测控系统
1.传感器组件：高精度拉压式负荷传感器负责实时采集试验力信号；光电编码器用于精确测量活塞位移与试样变形量。
2.数据采集与控制系统：工业控制计算机作为核心，配备专用数据采集卡和控制软件，实现试验力、位移等参数的闭环控制、数据实时采集与处理。
3.操作与显示终端：包含高性能计算机、液晶显示屏及打印机，用于试验参数设定、试验过程监控、数据曲线显示及试验报告打印。
五、设备特点
1.适用范围广：可对钢丝绳、螺栓、吊装带、钢绞线、锚链、索具、卸扣等多种大型构件进行拉伸性能测试。
2.测量精度高：采用进口高精度负荷传感器和光电编码器，结合先进的伺服控制技术，确保试验力和位移测量的准确性。
3.操作便捷性：专用拉伸附具装夹方便，移动横梁调整灵活；计算机控制系统自动化程度高，简化试验操作流程。
4.控制方式灵活：具备试验力、位移等多种闭环控制模式，可根据不同试验标准和试样要求，灵活设定加载方式和速率。
5.结构稳定性强：卧式框架设计不仅节省空间，更能有效分散试验力，保证设备在大吨位加载下的稳定性和使用寿命。
