隧洞安全监测主要为隧洞洞身的应力、应变、围岩渗透压力、围岩的位移及锚杆应力监测等内容，在施工期开挖时，还须对围岩的稳定性做收敛观测。

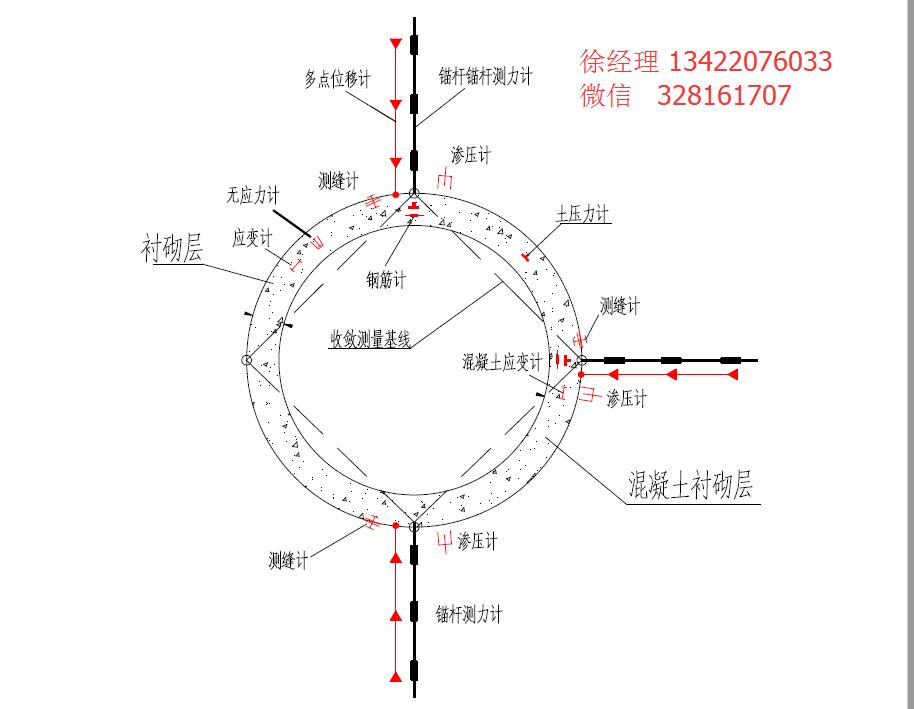

隧洞安全监测的主要内容与手段。
隧道隧洞安全监测方法
通常选择具有代表性的部位作为监测断面，如围岩强度差、附近有溶洞、暗河或重要的部位作为监测断面。
对于围岩地质条件较好的Ⅰ、Ⅱ类围岩的地区，通常可以不做应力、应变监测，但在必要时须对围岩进行渗透压力监测。而对于施工期间，为监测围岩的变形，多数情况下均须对围岩进行收敛监测。
1、隧道安全监测的主要内容及手段
1） 土体应力（或压力）监测
隧洞的土体压力监测有以下几类：
a） 采用喷射混凝土衬砌的土体压力监测
土压力计（也称土压力盒）进行监测，以消除因收缩间隙导致的测量误差或无效。
b）常态混凝土衬砌层与围岩或土体间的土体应力监测
c） 路基土体压力监测
2） 围岩稳定性监测
围岩稳定性监测主要有两种手段与隧道安全监测系统
a） 多点位移计
多点位移计常用于监测围岩的稳定性，及围岩表层及深层位移变形，使用3点式位移计时，可以对围岩中的多个断层或裂隙产生的变形进行监测,如有必要，可以选用4～6测点。隧洞中通常配合多点式锚杆测力计来进行相互验证与校核围岩的稳定性。
多点位移计通常垂直布置于拱顶或水平布置或斜向布置与拱肩或拱腰处。
b）锚杆应力计（多点式）
对于采用新奥法施工的隧洞，常常需要使用锚杆进行支护，围岩是否安全可以通过测量锚杆的应力来进行评价或监测。多点锚杆计可以监测锚杆不同深度处的锚杆应力。
用于监测的多点锚杆计布置形式通常与工作锚杆布设一致，其布设形式与多点位移计相同或类似。
3） 衬砌层与围岩之间或衬砌层施工缝的裂缝变形监测
衬砌层与围岩之间是否产生裂隙，或衬砌层间的施工缝间的位移变形可以使用埋入式测缝计进行监测。此外，对于已知裂缝也可在表面安装裂缝计。
