发动机缸体综合测量装置缸体缸盖测量装置气动量仪

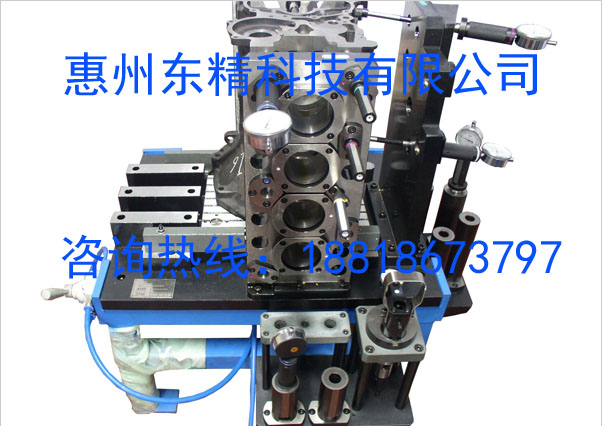

发动机缸体综合检具
详细介绍：?
一、 检测项目?
1、 测量环境：机加工车间（无强震源、无强磁场干扰）；电源AV220V±10%；；温度-5℃～40℃。
2、 设备数据显示的分辨率为0.1μm。?
1. 进气阀座锥面对导管孔的跳动
公差带可调
2. 进气阀座锥面圆度
公差带可调
3. 排气阀座锥面对导管孔的跳动
公差带可调
4. 排气阀座锥面圆度
公差带可调
3、 设备测量原理方案：
配置2套便携式半自动跳动测量头，分别测量进、排气阀座锥面。?
(1). 配上、下限标准件（校对规）1套和角度翻转工作台1个
(2). 为了减少误差，配置一套测量模板，测量时将测量头插在模板上，以减少手工把持不稳带来的误差，使得操作简单、可靠。?
(3).测量头上带有电机驱动旋转机构。可以动态旋转采样。?
(4).每件测量头上有2个硬质合金触头(内含镶嵌式接触传感器)，分别布置在气门锥面上和导管孔内。其中布置在导管孔内上端的测量触头?
与导管孔内下端的固定点，地出导管孔的轴线位置。在一周动态旋转过程中，检测出阀座锥面上的圆度。将阀座锥面上的测?
量触头的采样数据转换到导管孔的轴线上，同时结合阀座锥面上的圆度测量计算出锥面对导管孔的跳动。?
(5). 检测方式：缸盖放在卡具上，翻转倾斜后, 测量头垂直插入导管孔内采集数据。
电箱配置方案1：该方案配置的是先进的工控微机型电箱。
所配置的工控机电箱，具有强大的处理、SPC统计及扩展功能。电箱采用17″彩显示屏幕显示。具有超差三色灯闪烁报警功能，超差判定界?
限可调。可以进行数据存储、统计、分析及图表绘制等。具有自动对加工机床进行工艺能力指数CP、CPK值等数据进行评定的功能。系统配?
置有故障自诊断、提示及保护功能。软件有删除误操作数据的功能。配有RS232或485输出接口，可以提供给用户进行测量设备现场联网统一?
控制管理的数据输出端口。?
