管板焊缝数字成像系统
公司网址：
品牌：德国Vision in X
产品名称：管板焊缝数字成像系统
型号:无
规格：50kv-130kv
类别：无损检测设备
关键词：X射线，无损，探伤，管板，焊缝，热交换器，锅炉，热交换器，德国，化工，石化，检测，质检，数字成像，DR，RT，胶片，即时成像，管道，军工，航空航天，发动机，桥梁，无污染，辐射小，高能，棒阳极，进口，高美发生器，便捷
详细介绍：德国Vision in X 是全球第一家生产管板焊缝无损探伤即时成像的厂家
大连林帝科技发展有限公司是德国Vision in X 管板焊缝即时成像系统的中国独家代理商
产品介绍：热交换器、锅炉和蒸汽发生器等压力容器都会涉及管子和管板的接头，此类接头的质量控制对于压力容器的安全运行而言十分重要。以前只是依靠目视、表面检测等手段，结果的准确性不能得到保证。现在，我司代理的德国VX 数字x射线管板接头检测设备，完美的解决了此类焊缝的检测问题
应用领域：锅炉厂，热交换器，化工，压力容器，管道，石化工业，电厂，航空工业，国家及第三方检测机构

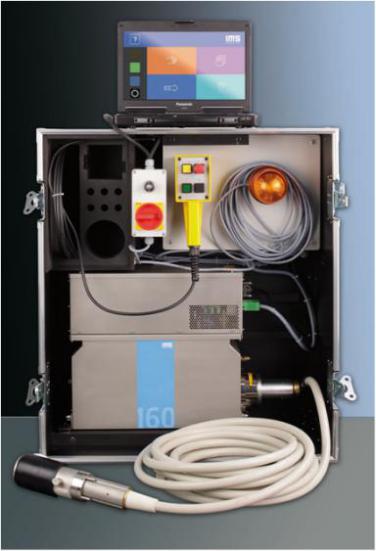

设备构成：
v100μm 空间分辨率高效数字平板探测器
v棒阳极金属陶瓷X射线源，检测直径约40mm
vX射线能量：50-130kV；最大管电流1.66mA
v高压发生器
v笔记本电脑
v控制射线源和数字探测器的软件，具有图像显示、处理、分析和报告生成功能
v移动工作平台（所有部件均可装入运载箱内，运载箱可放进汽车后备箱运输）
产品参数：
检测管径
12-40mm
检测最小气孔
0.2mmTi/0.3mm steel
管电压
50-130KV
管电流
0-1.66mA
探测器像素尺寸
100μm 1×1/ 200μm 2×2
工作温度
+10℃ +40℃
最大相对湿度
75%
电源接线
120/230 VAC 10/5A,60/50 Hz
总重量
约90KG
存储运输箱
尺寸约80×60×65 cm3 或客户定制
检测过程：
三种检测方式的优势对比：
同位素Ir-192
X射线机
胶片系统NDT检测
X射线机
数字射线平板系统NDT检测
优势：
v 穿透厚度范围大
v 易于应用
不足：
v 放射源总在产生辐射
v 需要专门存储放射性物质的容器
v 有限的分辨率
v 同DDAs相比效率低下
优势：
v 分辨率高
v 曝光参数固定
v 便于运输
不足：
v 效率低
v 使用成本高
优势：
v 分辨率高
v 较低的曝光率
v 及时评价
v 无消耗品
不足：
v 需要机械系统（工装）一次投入高
设备优势：
v节省成本和人力：没有耗材（无需胶片、洗片）；检测速度快（小于10s），缩短总的检测时间（1/10 常规时间）
v处理：检测结果即时可得；计算机辅助评价；数字评估、存档
v只需2×2m2小区域，不影响生产，停产时间短。更广泛的应用领域和更高的检测灵敏度：钛合 金材料可发现最小0.2 毫米气孔，钢材可发现最小0.3mm 气孔（使用Ir192 的话，0.8 毫
米直径孔不能发现）；100%的检测可行性
v焊接过程优化，易于现场直接评定结果
v既可应用于生产制造，也满足在线检测
公司名称：德国Vision in X Industrial Imaging (德国维真公司）
