铁塔专用测试冲击试验投影仪低温槽液压拉床
工业专用的投影仪越来越深入社会生活中，铁塔是高压线的载体，作为载体的铁塔它的质量和材质是最重要的。为什么这样说呢，因为铁塔承担了高压线的所有重量。再就是铁塔对外界环境的适应，热胀冷缩是铁质品的基本属性，忽冷忽热会造成铁塔寿命的减少，对于这些问题我们就要专业的测试工具来测试铁塔是否否和标准。因此冲击试验投影仪低温槽和液压拉床相继出现，下面我们一起来看看投影仪对测试有什么作用。

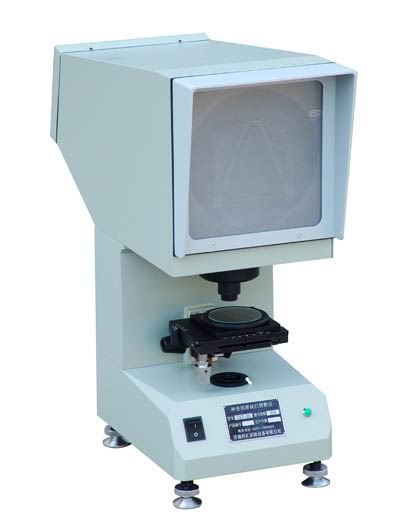

CST-50型投影仪是冲击试样加工过程必备的检测设备，检查夏比V型和U型冲击试样缺口加工质量的专用光学仪器。最佳符合国际标准GB/T229-2007《金属夏比缺口冲击试验方法》的要求。
CST-50型投影仪是广大冶金、铸造、泵阀、锅炉压力容器、轨道车船、工程机械以及科研等部门理化实验室的必备专用设备。同时，本仪器还可以用于机械零部件的外形轮廓，纺织物纤维，生物切片分析，工量刀具的检验，仪表元件和半导体元件的投影检测。
CST-50型冲击试样缺口投影仪光学原理：
由于试样V型缺口要求严格，(试样缺口深2mm，呈45度角试样缺口尖端要R0.25±0.025mm)，特别是R0.25mm缺口尖端的微小变化(其公差只有0.25mm)，都会引起试验结果的陡跳，尤其是在试验的临界值时会引起产品或报废或合格两种截然相反的结果。为了保证加工出的夏比V型缺口合格，缺口的加工质量检验是一个重要的质量控制手段。
CST-50型投影仪发出的光线经聚光镜照射到被测物，再经物镜将被照射物体放大的轮廓投在投影屏幕上。根据实际需要，本仪器为单一投射照明，光源通过一系列光学元件投射在工作台上，再通过一系列光学元件将被测试样缺口轮廓清晰的投射到投影屏上。物体经二次放大和二次发射成正像，在投影屏上所看到的图形与实际试样放置的方向是一致的。冲击试样V或U型缺口轮廓放大50倍，投射到高清晰度的液晶投影屏上，与标准样板图比对，以确定被检测的冲击试样缺口加工是否合格。操作简便，检查对比直观，光效率高，制造技术成熟。该冲击试样缺口投影仪是唯一切实可行并能保证检验质量的方法。
投影仪技术参数：
1、放大倍数：50倍;
2、投影屏直径 ：200mm
3、工作台行程 ：纵向±10mm, 横向±10mm, 升降：12mm;
4、工作台转动范围: 0～360°
5、光源(卤钨灯)：12V 100W
6、电源：220V 50Hz 150W ;
7、外形尺寸：515×224×603mm
8、重量： 18kg
您希望买到称心如意的冲击试样缺口投影仪，济南高盛将为您提供质优价廉的冲击试验配套仪器。
