光时域反射仪(OTDR)厂家FA-520

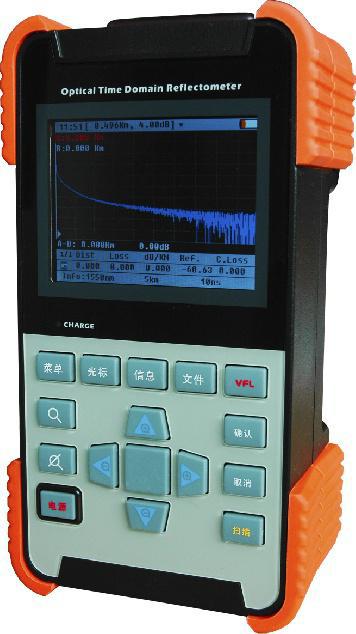

光时域反射仪(OTDR) 型号：FA-520
光时域反射仪是通过对测量曲线的分析，了解光纤的均匀性、缺陷、断裂、接头耦合等若干性能的仪器。可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等，是光缆施工、维护及监测中必不可少的工具。
FA-520光时域反射仪(OTDR)可满足所有中短距离光纤OTDR测试需求，其拥有卓越的事件盲区和一流的动态范围，可以更直观的看测试的曲线，便于快捷的了解测试情况；适合大量光纤浏览式测试，帮助用户提高工作效率。
FA-520光时域反射仪(OTDR)技术参数：
中心 波长（±20nm）
1310/1550nm
动态范围(dB)
28/26
脉冲宽度
10ns、20ns、50ns、100ns、 200ns、500ns、1000ns、2500ns
事件盲区（m）
1.5
衰减盲区（m）
5
距离范围（Km）
2KM、5KM、10KM、15KM、30KM、60KM、90KM
测量时间
5秒、15秒、30秒、1分钟、2分钟、3分钟
距离不确定度
±（1 + 0.005 % x 距离 + 采样分辨率）
损耗测量准确度
±0.05dB/ dB
回损测量准确度
±2dB
OTDR其它参数
可视光源*
内存容量
最大9999条曲线
波长
650nm±20
光纤类型
单模光纤
输出功率
<1dBm
显示
3.5彩色液晶
标配接头
FC/UPC
标配光接口
FC/SC可选（ST）
其它
电池
智能充电锂电电池
连续工作时间*
>10小时（根据Bellcore TR-NWT-001138）
尺寸（长×宽×高）
198mm×108mm×68mm
重量
0.9Kg
FA-520光时域反射仪(OTDR)技术特点：
1.快速测试：
开机: 独立开发的OTDR能实现即开即测，无需等待
测量：智能一键操作
事件表：智能分析软件按照用户要求罗列光缆故障点，标杆与事件表联动，方便用户迅速定位故障
标杆操作: 快捷键方便用户快速移动标杆、迹线缩放，聚焦用户关注点
2.便利的VLS功能
借助可视红光故障（VLS）功能可以非常方便、快捷地发现短距离光纤链路中断点或大的损耗点位置，以便维护人员及时采取措施，节省时间。
3.智能迹线分析
OTDR内嵌智能迹线分析模块能够快速准确分析出测试曲线中的事件点、故障点及其位置信息，并以事件表的形式显示，用户无需了解繁琐的专业知识即可对待测光缆状况一目了然，尤其适合线路维护人员。如果用户对事件表不满意，可以重新设置分析参数，对已测迹线进行再次分析。
4.实时测试：
有效的实时测量，可以更直观的看测试的曲线，便于快捷的了解测试情况；适合大量光纤浏览式测试，帮助用户提高工作效率；
5.在线光信号检测功能
待测光纤中含有通信光信号，不仅影响OTDR的测试结果，而且对仪器内部的APD造成不可恢复的损坏。OTDR能够自动检测到待测光纤是否含有通信光信号。当仪器本身检测的测试光纤中带有通信光信号会自动提示，并为仪器提供最快最及时的保护。
6.友好的用户界面
OTDR用户界面简洁明快：大窗口迹线显示、事件表详细明确、测试参数一目了然，配合独特的按键设计，对迹线进行快速缩、放浏览。
FA-520光时域反射仪(OTDR)应用场所：
MDRTX开通与维护
专用光网络的开通与维护
局域网开通与维护
接入网光缆开通与维护
有线电视网络开通与维护
备注：
①除非另行指明，所有规格对于23 °C ± 2 °C (73.4 °F ± 3.6 °F) 温度范围、带FC/PC 连接器均有效。
②常规配置
③SNR = 1 时最长脉冲和三分钟平均值的典型动态范围。
④使用10ns脉冲，单模反射率低于–45 dB 的典型盲区。
⑤使用30ns脉冲，单模反射率低于–45 dB 的典型盲区。
⑥不包括由于光纤折射率引起的不确定度。
