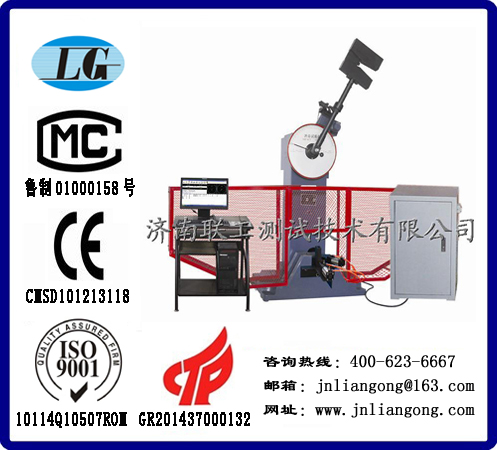

微机屏显常温自动冲击试验机JBW-300Z

一、微机屏显常温自动冲击试验机JBW-300Z主要技术规格：

1.冲击能量：                           300J     150J

2.度盘刻度范围及分度值：

  能量范围：                        0-300J   0-150J

  每小格分度值：                       2J       1J

3.摆锤力矩：                           0-300J   M=160.7695N.m

                                       0-150J    M=80.3848N.m

4.摆锤预扬角：                         150°

5.摆轴旋转中心至冲击点（试样中心）距离：750mm

6.冲击速度：                           5.2m/s

7.试样支座跨距：                       40mm

8.支座钳口圆角：                       R（1.0～1.5）mm

                                      （1mm为特殊订货）

9.刀刃曲率半径：                       R（2.0～2.5）mm

                                      （8mm为特殊订货）

10.试样支座支撑面倾角：           11°

11.冲击刀刃夹角：                       30°

12.冲击刀刃厚度：                       16mm

13.测角范围：                           0-360°

14.角度分辨率：                         ≤0.06°

15.试样规格：                           10×10（7.5或5）×55 mm

                                      （试样长度≤55mm）

16.试样盒容量：                   10个

17.送料速度：               ≤4S

18.主机外形尺寸（长×宽×高）：         （2150×1100×1400）mm

19.主机重量：                           430Kg

20.电源：                               三相四线制380V 50Hz 400W

                                      主电机250W

21.微机屏显常温自动冲击试验机JBW-300Z工作条件：

1）室温20°C±5°C范围内；

2）相对湿度不大于85%；

3）周围无腐蚀性介质、无震动、无强电磁场干扰的环境中；

4）安装在厚度不小于200mm的混凝土地基上或固定在大于1400Kg的基础上；

5）机座上安装基准面的水平度调至2/1000内。

二、结构简介：

微机屏显常温自动冲击试验机JBW-300Z的主要组成部分有：主机、送料机构、定位机构、电控箱、微机等。

1.主机：由机身、传动机构、挂脱摆机构、指示机构、摆锤、自动扬摆讯号装置等组成。

1）机械挂脱摆部分：

按“取摆”按钮后，摆锤扬起挂好，保险销伸出。按“自动送料”按钮，试验机将实现：送样→定位→夹紧→试样到位，接着按“退销”按钮，然后按“冲击”即进行一次冲击试验，冲断试样后摆锤自动扬摆挂起，保险销自动伸出，准备做下一次冲击试验。

2）指示机构：

指示机构的作用是将试验时试样吸收功显示出来，由标度盘、指针、拨针等组成。本机为微机控制，含有两套读数系统，试验结果同时在电脑上显示。

3）摆锤部分：

摆锤是由摆体、刀刃、摆杆、接头、插头、挂钩等零件组成。为方便用户更换不同能量等级的摆锤，随机带有拆卸器。

2.送料机构：

该机构使用气源作为动力源，结构简单，安全可靠，可迅速的将试样送到钳口支承面上，并通过微机控制送料杆前进、返回，实现自动送样。

3.定位机构：

做冲击试验时，试样必须紧贴钳口侧面，使试样缺口正确处于摆锤轴线中心，才可保证试验结果的准确性，本机通过定位机构，采用端面定位的方法使试样对中。

4.电气控制系统：

微机屏显常温自动冲击试验机JBW-300Z的电气控制系统为我公司自主研制开发的微处理器控制系统。

三、微机屏显常温自动冲击试验机JBW-300Z设备主要配置：

1）300J主机                          一台

2）150J、300J摆锤                   各一个

3）电机                               一台（装在主机上）

4）取摆传动装置                       一套（装在主机上）

5）自动挂摆装置                       一套（装在主机上）

6）自动送料装置                       一套（装在主机上）

7）品牌电脑                           一台

8）品牌彩色喷墨A4打印机             一台

9）专用数据处理与控制软件             一套

10）跨距找正板                       一个

11）试样对中器                       一个

12）拆卸器                           一个（换摆用）

13）地脚螺栓                         四个

14）安全防护装置                     一套
