一、设备型号及名称

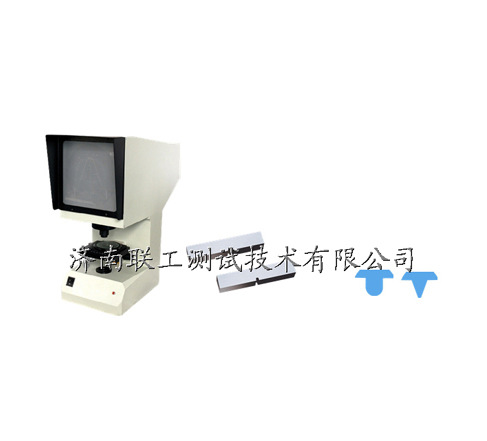

   CST-50夏比冲击试样缺口投影仪

二、设备用途与特点

   冲击试验对于冲击试样缺口要求严格，缺口的微小变化，都会引起试验结果出现误差，为保证加工出的冲击试样缺口合格，缺口的加工质量检验是一个 重要的控制手段。目前用光学投影放大检查是唯一切实可行，并能保证冲击试样 缺口质量的方法。

   CST-50型夏比投影仪是我公司根据目前国内广大用户的实际需求和国标 GB/T 229-2007《金属材料 夏比摆锤试验方法》中对冲击试样缺口的要求而设计、开发的一种专用于检查夏比 V 型（深 2mm）和 U 型（深 2mm）冲击试样缺口加工质量的专用光学仪器，是广大冶金、锅炉压力容器、车船和工程 机械制造及科研等部门理化实验室的必备专用设备。也可根据客户的要求定做，满足检测 3mm 或 5mm 冲击试样缺口的需要。

三、设备工作原理

     CST-50夏比冲击试样缺口投影仪是利用光学投影方法，将冲击试样缺口轮廓放大投射到投影屏上，与 投影屏上冲击试样 V 型或 U 型缺口标准样板图比对，以确定被检测的冲击试样缺口加工是否合格。  CST-50夏比冲击试样缺口投影仪仅需电源，操作简便，检查对比直观，效率高，体积小，便于移动，易维护。

四、  CST-50夏比冲击试样缺口投影仪主要技术参数



1、缺口投影仪放大倍数：                 50×

  物镜放大倍率：              2.5×

  投影物镜放大倍率：          20×

2、缺口投影仪投影屏直径：               Φ200 mm

3、工作台尺寸：

  方工作台：                 （110×125）mm

  圆工作台：                  Φ90 mm

  工作台玻璃直径：            Φ70 mm

4、缺口投影仪工作台行程：

  纵向：                      ±10 mm

  横向：                      ±10 mm

  升降：                      ±12 mm（无刻度）

5、工作台转动范围：           0°-360°（无刻度）

6、缺口投影仪光源（卤钨灯）：           12V 100W

7、电源：                     220V 150W

8、外形尺寸（长×宽×高）：  （510×220×600）mm

9、重量：                     约 20kg
