Mini-X2 X射线管,Mini-X2微型X射线管系统
所有 50kV 型号都提供用于连接准直器或过滤器的方便螺纹。
Mini-X2 X射线管,Mini-X2微型X射线管系统是一种微型 X 射线管系统，包括 X 射线管、电源、控制电子设备和与计算机的 USB 通信。它针对紧凑型 X 射线荧光 (XRF) 应用进行了优化。Mini-X2 旨在通过提供接地阳极、电流和电压的 USB 控制、50kV 型号上的简单准直器安装以及易于操作来简化 XRF 过程。

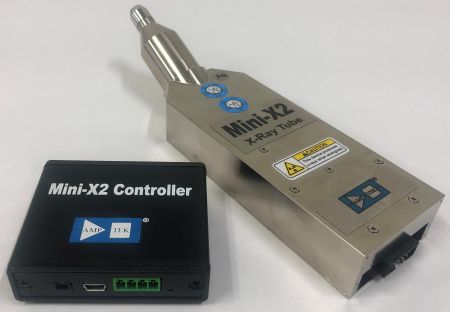

Mini-X2 由两部分组成：Mini-X2 X 射线管模块和Mini-X2 控制器。所述X射线管模块包括管和高压电源。
有几种不同的选择：
最大高压
50kV
70kV
最大功率
4W
10W
10W
阳极
Ag、Au、Rh 或 W
Ag、Au、Rh 或 W
金、铑或钨
Mini-X2 X射线管,Mini-X2微型X射线管系统控制器包括USB通信和软件控制。它可以通过软件进行配置，以支持任何 X 射线管模块。10 针柔性电缆连接控制器和 X 射线管模块。控制器的连接是 12 VDC 电源、用于命令和控制的 USB 以及带有安全联锁装置和警告灯驱动器的 AUX 连接器。
Mini-X2 是 Amptek 之前的 Mini-X 产品系列的替代品。X 射线管模块类似于之前的 Mini-X-OEM。 控制器具有显着改进的控制功能，包括软件可配置性和更快的控制和回读。它使用完全不同的软件界面，基于与 Amptek 数字脉冲处理器一起使用的 FW6 协议。
特征
应用
规格
50kV
70kV
靶材
银 (Ag)、金 (Au)、铑 (Rh)、钨 (W)
金 (Au)、铑 (Rh)、钨 (W)
目标厚度
Ag 和 Rh = 0.75 μm (±0.1 μm)
Au 和 W = 1.00 μm (±0.1 μm)
管电压
10 至 50 kV
35 至 70 kV
管电流
5 μA 最小值/200 μA 最大值
参见下面的图 2
5 μA 最小值/200 μA 最大值
参见下面的图 2
近似剂量率
Ag 和 Rh：1 Sv/h（100 Rem/hr）@轴上 30 cm，50 kV 和 80 μA
Au 和 W：2.2 Sv/h（220 Rem/hr）@轴上 30 cm，50 kV 和 80 μA
数据不可用
持续输出功率
100% 占空比时最大 4 W 或 10 W
参见下面的图 2
100% 占空比时最大 10 W
参见下面的图 2
窗材
铍（Be）；地面上的窗户
铍（Be）；地面上的窗户
窗厚
125微米
125微米
焦点尺寸
约 2 毫米
阴极类型
钨 (W) 灯丝
钨 (W) 灯丝
高压极性
接地阳极
接地阳极
高电压稳定性
<0.1%
<0.1%
输出通量稳定性
<0.3%（温度稳定）
<0.3%（温度稳定）
输出锥角
120°（参见下面的图 3 和图 4）
120°（参见下面的图 3 和图 4）
冷却
风冷
风冷
安装安全插头时 5 cm 处的泄漏辐射
<5 μSv/h (0.5 mrem/h)
没有安全插头附件
能量消耗
4 W 管：9 W @ 全功率
10 W 管：18 W @ 全功率
10 W 电子管：18 W @ 全功率
输入电压
12 VDC（包括交流适配器）
12 VDC（包括交流适配器）
控制
USB、迷你 USB 连接器（包括电缆）
USB、迷你 USB 连接器（包括电缆）
稳定时间
典型 <1 秒
典型 <1 秒
重量
~400 克
<700 克
湿度
30% 到 90% 非冷凝
30% 到 90% 非冷凝
工作温度范围
-10 °C 至 +50 °C
-10 °C 至 +50 °C
储存温度范围
-25 °C 至 +60 °C
-25 °C 至 +60 °C
安全控制和指示器
1) 外部硬件互锁
2) LED 闪烁
3) 蜂鸣器
1) 外部硬件互锁
2) LED 闪烁
3) 蜂鸣器
软件
Mini-X2 控制软件来控制电压和电流。
用于自定义编程应用程序的 Mini-X2 API。
Mini-X2 控制软件来控制电压和电流。
用于自定义编程应用程序的 Mini-X2 API。
保修单
一年或 2000 小时，以先到者为准
一年或 2000 小时，以先到者为准
