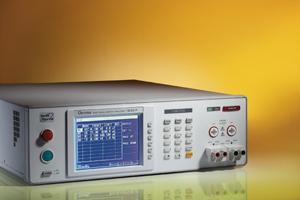

供应高压综合测试仪19032
主要特点:

■  AC  /  DC  /  IR  /  GB  /  LC  五合一综合测试

■  可同步进行产品功能测试  (Function  Test)，最大可达  20A

■  可程序电压输出及限制值

■  OSC  开短路侦测

■  Flashover  侦测

■  人体保护电路

■  多种扫描装置支持动态泄漏电流测试

■  标准  RS232  接口

■  可选购  GPIB  界面

■  大型  LCD  面板

■  面板锁定功能

■  PC  软件支持

■  UL  /  TUV  /  CE

参数特征:

型号  9032C

19032

模式  DCV/ACV/IR/GB/LC(option)

耐压测试

输出电压  AC:0.05~5kV,DC:0.05~6kV

加载分辨率  1%+5V

电压分辨率  2V

电压准确度  1%+5counts

切断电流  AC:40mA,DC:12mA

电流分辨率  AC:1μA,DC  0.1μA

电流准确度  1%+5counts

频率  50Hz/60Hz

测试时间  0.3~999sec,continiu

上升时间  0.3~99.9sec,off

信号模式  单信号

绝缘测试

输出电压  DC:0.05~1kV

电压分辨率  2V

电压准确度  2%+5V

IR范围  1MΩ～50G



阻抗分辨率  0.1MΩ

阻抗准确度  5%

接地电阻测试

输出电流  AC:3~30A



电流分辨率  10mA

电流准确度  1%+5counts

GR范围  10~510mΩ

阻抗分辨率  0.2mΩ

阻抗准确度  1%+5counts

测试模式  4线测量

补偿功能  0~100mΩ

ARC探测

设置模式&,  amp;,  lt;,  SPAN  lang=EN-US  style="FONT-SIZE:  9pt">  可程设置

探测电流  AC:1~40mA,DC:1~12mA  AC:1~20mA,DC:1~12mA

最小脉宽  10μs  approx  40/20/10/4μs  selective



安全保护功能

快速输出切断  0.4ms(NG发生后)

快速直流释放  ＜0.2sec

锁定  密码锁定

GO/NG判定

报警  GO:短鸣;NG:HI,LOW,ARC  NG  长鸣

Data  Hold  最近测试数据记忆

Step  Hold  单步触发  ON/OFF

记忆存储  10步50组呼叫  50步100组呼叫

自动泄漏电流扫描器（可选）

模式  LC/VA

泄漏电流

DUT输入电源  AC:300V/10A(最大)



短路保护  10A/250V(保险丝)



电流范围  0.1~590μA/500~6000μA

电流分辨率  0.2μA/2μA

电流准确度  2%+5counts(DC-5kHz)

测量模式

测量模式  Normal,Reverse,Single  fault  normal,Single  fault  reverse



测量设备  UL554NP:Medical  appliances&  equipment  UL554P:Medical  appliances&  equipment  UL  1563:Electrical  equipment  &  component  UL  2601,IEC  601-1,EN6060-1:Medical  appliances  &  equipment  UL3101,UL1950,UL950,,IEC1010,IEC950,EN60950:Experiment  &  information  equipment  5  different  kinds  human  body  RC  network

电压表

电压范围  AC:0~300V

电压准确度  1.5%+5counts

电流表

电流范围  AC:0.1~10A



电流准确度  1.5%+5counts

上下限

LC上下限  0~9.99mA,1μA(解析度)

电流上下限  0~9.999A



VA上下限  0~2200V

VA分辨率  0.1VA

一般规格

测试环境  温度:0℃~40℃  湿度:≤80%RH

功率  空载:100W,额定负载:＞650W

电源  100V/120V/220V(AC±10%)/240V(AC+5%~-10%),50/60Hz

重量  约24  kg

尺寸(W×H×D)  430×133×470mm
