E4404B Agilent E4404B/频谱分析 现货

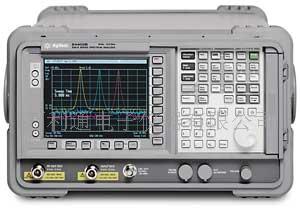

Agilent  E4404B/E4404B频谱分析仪  现货
频率指标
频率范围频段  0
9  KHz  -  3.0  GHz(直流耦合）
0
100  KHz  -  3.0  GHz(交流耦合）
1  2.85  GHz  -  6.7  GHz
频率基准  （选件1D5）
老化率  ±2×10-7/年  ±1×10-7/年
温度稳定度  ±5×10-6  ±5×10-8
调整率  ±5×10-7  ±1×10-8
频率读出  欧阳丕成:    13537229325    0769-26928529      QQ:734645067
精度(起始处，终止处，中心处，频标处):  ±（频率读数×频率基准误差1+间隔精度+RBW的15%+10  Hz）
频标计数器2  精度2：  ±（频标精度×频率基准误差1+计数器分辨率+1Hz×N4)
计数器分辩率  可在1Hz  -  100KHz之间选择
频率间隔：
范围：  0
Hz（零扫频间隔），100Hz×N4到频谱分析仪的频率范围  分辩率：  2  Hz×N4
精度：  间隔的±1%
频率扫描时间
范围：  5ms  -  2000s
间隔=0Hz（选件AYX）：  5ms  -  2000s；20μs-  2000s(RBW≥1KHz)
精度：  ±1%
扫描触发：  自激、单次、电源、视频、外部、延迟和选通（选择1D6）
延迟触发范围：  1μs-
400s  分辩率带宽（RBW）  范围：  1  KHz  -  5  MHz（-3  dB),按1，3，10顺序分档；9  KHz  -  120  KHz
（-6  dB)EMI带宽  选件IDR：  增加10，30，100和300  Hz（-3  dB)带宽和200  Hz（-6  dB)EMI带宽
精度：  1  KHz  -  3  MHz  RBW  ±15%  5  MHz  ±30%  10  Hz  -  300  Hz  RBW  ±10%
选择性（典型值）-6  dB/-3  dB  10  Hz  -  300  Hz(选择1DR)  <5:1  1  KHz  -  5  MHz  <15:1
视频带宽
范围：  30  Hz  -  3  MHz6,按1，3，10顺序分档  选件1DR：  1  Hz  -  3  MHz6
稳定度噪声边带（1  KHz  RBW，30Hz  VBW和取样检波器）
与连续波信号的偏离≥10  KHz  ≤  -90  dBc/Hz+20LogN4  与连续波信号的偏离≥20  KHz
≤  -98  dBc/Hz+20LogN4  与连续波信号的偏离≥30  KHz  ≤  100  dBc/Hz+20LogN4  与连续波信号的偏离≥100  KHz  ≤  -112  dBc/Hz+20LogN4
剩余调频
1  KHz  RBW，1  KHz  VBW0  ≤  150×N4Hz  pk-pk(100ms)
选件1D5  ≤  100×N4Hz  pk-pk(100ms)
选件1DR，1DE  ≤  2×N4Hz  pk-pk(20ms)  与系统相关的边带（与连续波信号的偏离）  ≥30  KHz
≤  -65  dBc+20LogN4
幅度指标

幅度范围  欧阳丕成:    13537229325    0769-26928529    QQ:734645067
测量范围：  从显示的平均噪声电平至最大安全输入电平
输入衰减器范围  0  -  60  dB,以5  dB步进
最大安全输入电平
平均连续功率  （输入衰减器≥15
dB)：  +30  dBm(1W)
峰值脉冲功率  （输入衰减器≥30
dB)：  +30  dBm(1W)
直流  E4401B(75
选件1DP):  100  Vdc  1
dB增益压缩（输入混频器^5上的总功率）  ≥50  MHz  0  dBm  ≥6.7  GHz  -3  dBm  ≥13.2  GHz  -5  dBm
显示的平均噪声电平（dBm)(输入端匹配负载，0dB衰减，取样检波器，30/1  Hz  VBW）
1  KHz  RBW  10  Hz  RBW（选件1DR）  带前置放大器（选件1D5）时的1
KHz  RBW  带前置放大器（选件1DR，1DS）时的10  Hz  RBW
400  KHz  -  1  MHz  ≤-115  ≤-134  ≤-131  ≤-149  1  MHz  -  500  MHz  ≤+119  ≤-138  ≤-135  ≤-153  500
MHz  -  1  GHz  ≤-117  ≤-136  ≤-133  ≤-151
1  GHz  -  1.5  GHz  ≤-113  ≤-132  ≤-129  ≤-147
