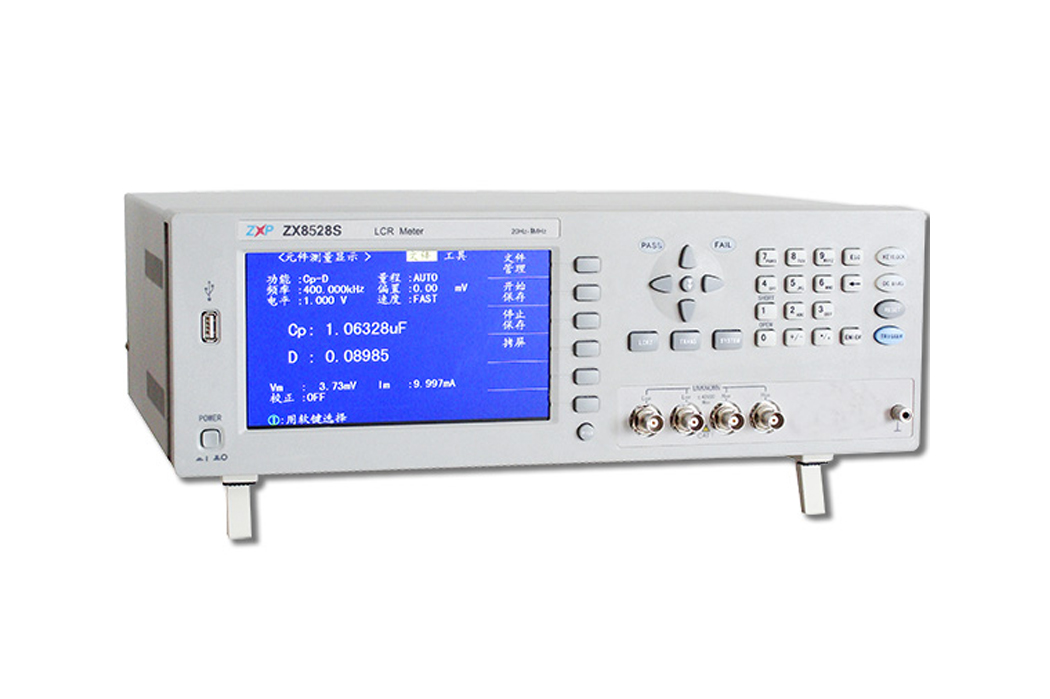

常州致新8528 LCR 数字电桥 (20Hz---1MHz
ZX8528系列数字LCR电桥是业界首台800*480超大彩色显示屏幕的新一代阻抗测试仪器,其0.05%(万分之五)的基本精度,20Hz~1MHz的频率范围,特别适合高精度,高Q电容,半导体的测试,几乎可以满足元件与材料的一切测量要求。
性能特点
0.05%测试精度,测量速度快(50次/秒),读数稳定性好,10ΩCC,25Ω,50Ω,100Ω,10/100Ω输出阻抗,与国际品牌厂家LCR电桥数据可比性高(HP,WK),键盘锁定功能,掉电数据保护功能,图形扫描功能,开路,短路,负载校正功能,简体中文,英文操作语言,进行测试数据,测试条件保存(U盘或内部)阻抗的频响特性扫描功能,分析功能,支持U盘升级,向用户提供最新操作体验,提供内部直流偏压0V,1.5V,2V.测试电压,电流自动平衡调整功能(ALC)可选配±100mA,±10V偏置电源,0~1A恒流源,仪器内部50组,U盘500组测试文件,可随时调用,U盘支持格式FAT16,FAT32文件系统,丰富的接口RS232,UsbTMC,UsbCDC,Handler,GPIB,LAN,仪器内部可以选择上下沿(↑或↓)进行触发,仪器后面板有BNC触发,快速实现外部脚踏开关,符合LXI标准,快速实现测试系统组建。
显
示
范
围
测试频率
ZX8528S
ZX8528
ZX8528A
20Hz---1MHz
20Hz----1MHz
50Hz----1MHz
测试参数
C,L,X,B,R,G,D,Q,ESR,Rp,DCR,θ,IZI,IYI,TURN,P
基本准确度
0.05%,以精度表为准
0.1%
测试速度
快速:50次/秒,中速20次/秒,慢速6次/秒(1KHz以上频率)
触发方式
内部,手动,自动,外部,总线
测试信号电平
0.005-2Vrms
校准功能
开路/短路,全频清零,点频清零
IZI,R,X
0.01mΩ------99.9999MΩ
IYI,G,B
0.00001uS-------99.9999MΩ
C
0.00001pF--------9.99999F
D
0.00001--------9.99999
DCR
0,01mΩ----99.9999MΩ
L
0.00001uH------99999.9H
Q
0.01-------99999.9
Θ(RAD)
-3.14159---3.14159
Θ(DEG)
-179.999°------179.999°
△%
-999.999%----999.999%
等效电路
串联,并联
内部直流偏置电压
0V,1.5V,2V
比较器
十档分选,BIN0~BIN9,NG,AUX
PASS,HI,LOW (PASS/FAIL LED显示)
接口
GPIB(条件)
RS23C,UsbTMC,UsbCDC,LAN,Handler,GPIB
存储器
内部50组,外部U盘500组文件
