设计采用了先进的32位高速处理器和双路24位AD转换器，具有高精度、宽动态范围、结构紧凑灵巧等特点，是新一代数字化电参数测量仪器，可以测量有效值电压、电流、有功功率、功率因数、频率。
■ 测量项目 Measurement： U 600V(AC/DC)，I 20A(AC/DC)，P(U×I), PF(0.2-1.0),F(DC,45-65)Hz
■ 准确度等级 Accuracy： 0.5级

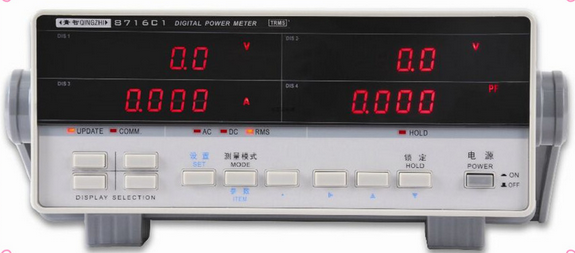

8716C1交直流电参数测量仪
■ 参数设置 Parameter Setting：I﹑P上下限，bps，addr
■ 报警功能 Alarming：越限声光报警
■ 输出方式 Output： RS232/485（选配）
■ 工作电源 Power Supply：AC 85V-265V或DC 100V-300V
■ 仪表尺寸 Dimension：112（H）×260（W）×303（D）mm
■ 仪表重量 NetWeight：≈3kg
8716C1交直流电参数测量仪
主要技术参数
参 数
测量范围
工 作 误 差
分辨率
备注
电压
(5～600)V
±(0.4%读数+0.1%量程)
0.1V
过载1.2倍量程
电流
10mA～20A
±(0.4%读数+0.1%量程)
0.001A
过载1.2倍量程
功率
U*I*PF
PF>0.5 ±(0.4%读数+0.1%量程)
PF<=0.5 ±(0.6%读数+0.1%量程)
0.1W
功率因数
0.1～1
± 0.01
0.001
电压值高于10%量程；
电流值高于1%量程
频 率
DC或(45～65)Hz
0.1％*读数
0.01Hz
电压值高于10%量程
其他技术参数
其他参数
输入方式
电压电流均为浮置输入；电压输入阻抗约2MΩ；电流输入档阻抗约1mΩ
测量信号最大峰值
电压电流均为最大量程的1.6倍
A/D转换
速率约8k/秒，24位，电压、电流同时采样
显示更新
约3次/秒
继电器触点容量
250VAC，3A，阻性
整机功耗
< 6VA
仪表重量
约 3.0 kg
仪表尺寸
宽 x 高 x深：260 x 112 x 303 mm
开孔尺寸
宽 x 高：224 x 90 mm
工作环境
大气压力
（86～106）kPa
温度与相对湿度
（0～40）℃/≤85%RH
仪表工作电源
AC （85～265）V 50/60Hz
安全要求
绝缘电阻
测量端子与电源线之间绝缘电阻不低于2MΩ
耐 电 压
测量端子与电源线之间能承受2000V 50Hz正弦波电压
