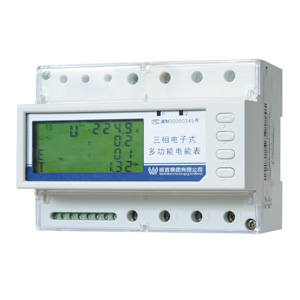

DTSD342-5D/5Z/5N三相导轨式电能表
（1）主要特点
本仪表采用了高精度采样计量单元和高速MCU数据处理单元，可实现高精度宽范围准确计量和快速数据分析；采用段码式多行宽视角液晶显示屏，显示内容丰富；液晶配备白色背光，可满足黑暗环境下查阅数据的要求；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；采用高精度带温补功能的时钟芯片，在工作温度范围内有效保证了时钟的准确性；支持RS-485通信端口和工业标准通信规约，组网便捷灵活。
（2）主要功能
●测量三相电压，电流，计量正，反向有功电能，并具有功率方向识别和指示功能。
●可选配分时复费率电能计量功能，可通过上位机设置时段表和费率参数。
●带一路RS485通讯接口，支持MODBUS RTU和DL/T645双通信规约，
●带一路有功电能脉冲输出，选配的2路开关量输入或2路开关量输出
●100A以下电流回路可直接接入；100A以上电流回路外配电流互感器，二次线接入
●电压信号供电，不需要辅助电源供电
●超大屏幕LCD显示，数据循环显示
●体积小，35mm标准导轨安装。
（3）技术参数
项目
技术指标
接线形式
三相三线、三相四线、单相
测
电压
参比电压Un：AC380V、AC220V、AC100V、AC57.7V
电流
电流规格：0.3(1.2)A 、1(6)A、1.5(6)A、5(6)A、5(60)A、10(80)A、20(80)A
功率
精度：0.5%
电网频率
测量范围：45 Hz~65 Hz
谐波
次数：2~50次
计
有功电能
准确度等级：0.5S或1级
无功电能
准确度等级：2级
数
电能脉冲输出
2路电能（有功和无功）脉冲输出（无功脉冲为选配）
开关量输出
2路电磁继电器输出
开关量输入
2路干接点输入
通
RS-485通信口
接口类型：两线半双工
环
工作温度
-25℃~+60℃
极限工作温度
-35℃~+70℃
相对湿度
≤ 95%（无凝露）
其
时钟
< 0.5秒/天
工作电源
不需另外外接电源（直接取电）
尺寸
外形尺寸(mm，长宽高)：126×90×74
重量
约520g
量
测量范围：10V~420V
功耗：< 0.05VA（单相）
精度：RMS 0.2 %
分辨率：0.01V
测量范围：0.001In ~ Imax
功耗：< 0.05VA（单路额定电流）
精度：RMS 0.2 %
分辨率：0.001A
（有功/无功/视在）
分辨率：0.001kW/kVar/kVA
精度：0.2%
分辨率：0.01 Hz
精度：A级
分辨率：0.01 %
量
分辨率：0.01 kWh
分辨率：0.01 kvarh
字
信
号
光耦隔离，4000VRMS
（选配）
常开型
触点容量：AC 250V /3A；DC 30V /3A
（选配）
光耦隔离，4000VRMS
信
通信速率：600bps~38400bps
规约：Modbus-RTU 和DL/T 645
境
它
输入最大范围：40V~420V
功耗：≤1W，2VA
