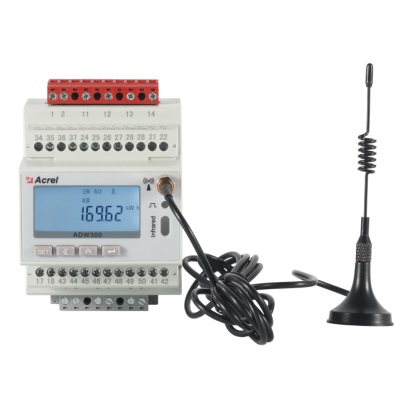

供应安科瑞ADW300W无线计量仪表
ADW300无线计量仪表主要用于计量低压网络的三相有功电能，具有RS485通讯和470MHz无线通讯功能，方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。
表2
ADW300主要功能
功能
功能说明
显示方式
LCD（字段式）
电能计量
有功电能计量（正、反向），
四象限无功电能
电量测量
电压、电流、功率因数、频率、有功功率、无功功率、视在功率
谐波功能
总谐波含量、分次谐波含量（2～31次）
脉冲输出
有功脉冲输出
三相不平衡度
电压、电流不平衡度
测温功能
A、B、C、N四路测温（选配T）
DI/DO
4DI,2DO（选配K）
剩余电流
1路剩余电流测量（选配L）
LED指示
脉冲灯指示
外置CT
外置开口式CT（选配W）
通讯
红外通讯
RS485接口（选配C）
470MHz无线传输（选配LR）
GPRS无线通讯（选配2G）
NB-IOT无线通讯（选配NB）
表3
ADW300电气特性
电压输入
额定电压
3×380/660V，3×660V，3×220/380V，3×380V，3×57.7/100V，3×100V
参比频率
50Hz
功耗
<10VA或2W（A相）、<0.5VA（B相、C相）
电流输入
输入电流
3×1(6)A ，3×1.5(6)A（ADW300W）
起动电流
4‰Ib(1级)
功耗
<2VA
测量性能
符合标准
GB/T17215.321-2008
有功电能精度
1级
温度精度
±2℃
脉冲
脉冲宽度
80±20ms
脉冲常数
6400imp/kWh
通信
无线
470MHz无线传输，空旷时传输距离：1km；2G；NB
红外通讯
波特率固定为1200
接口
RS485(A、B)
介质
屏蔽双绞线
协议
MODBUS-RTU、DL/T 645-07
表4
AEW100环境条件
温度范围
工作温度
-25℃~55℃
存储温度
-40℃~70℃
湿度
≤95%（无凝露）
海拔
<2000m
表5
ADW300配套剩余电流互感器规格尺寸
型号
适用额定电流In
内孔径φmm
外孔径φmm
重量
AKH-0.66L45
16～100A
45
76
0.18
AKH-0.66L80
100～250A
80
120
0.42
AKH-0.66L100
250～400A
100
140
0.50
AKH-0.66L150
400～800A
150
190
1.32
AKH-0.66L200
800～1500A
200
240
1.94
开关量输入是均采用开关信号输入方式，仪表内部配备+12V的工作电源，无须外部供电。当外部接通或断开时，经过仪表开关输入模块采集其接通或断开信息并通过仪表本地显示。开关量输入不仅能够采集和显示本地的开关信息，同时可以通过仪表的RS485实现远程传输功能，即“遥信”功能。
开关量输出为继电器输出，可实现“遥控”和报警输出。
.5接线说明
ADW300和ADW300W均可采用三相四线经电流互感器接入、三相三线经电流互感器接入、三相四线经电压电流互感器接入和三相三线经电流电压互感器接入四种接线方式。
能测量全电力参数包括电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数PF、电压与电流的相角度Φ、电压不平衡度、电流的不平衡度、频率F、31次分次谐波、奇偶次总谐波含量及总谐波含量。其中电压U保留1位小数，频率F保留2位小数，电流I保留3位小数，功率P保留4位小数, 相角度Φ保留2位小数，不平衡度△保留2位小数。
如：U = 220.1V，f = 49.98HZ, I = 1.999A, P = 0.2199KW, Φ=
60.00°, △=0.00%
支持4路测温和剩余电流检测。
能计量当前组合有功电能，正向有功电能，反向有功电能，感性无功电能，容性无功电能,视在电能。
两套时段表,一年可以分为4个时区,每套时段表可设12个日时段,4个费率(F1、F2、F3、F4即尖峰平谷) 。分时计费的基本思想就是把电能作为一种商品，利用经济杠杆，用电高峰期电价高，低谷时电价低，以便削峰填谷，改善用电质量，提高综合经济效益。
有关需量的相关概念如下：
需量
需量周期内测得的平均功率叫需量
需量
在指定的时间区内需量的大值叫需量
滑差时间
从任意时刻起，按小于需量周期的时间递推测量需量的方法，所测得的需量叫滑差式需量。递推时间叫滑差时间
需量周期
连续测量平均功率相等的时间间隔, 也叫窗口时间
缺省需量周期为15分钟，滑差时间为1分钟。
能测量8种需量即A/B/C三相电流、正向有功、反向有功、感性无功、容性无功、视在功率需量以及需量发生的时间。
显示实时的8种需量即A/B/C三相电流、正向有功、反向有功、感性无功、容性无功、视在功率需量。
能统计上12月的历史电能(包括4象限、各费率电能)
有2路开关量输出，4路开关量输入，开关量输出为继电器输出，可以实现“遥控”和报警输出。开关量输入不仅能够采集和显示本地的开关信息，同时可以通过仪表的RS485实现远程传输功能，即“遥信”功能。
ADW300支持470MHz的LORA通讯、2G以及NB通讯。
1概述
2产品型号规格及功能特点
2．1 ADW300无线计量仪表命名规则
2．2 ADW300无线计量仪表功能特点
3技术参数
3.1电气特性
3.2 环境条件
4 外形尺寸及安装说明（单位：mm）
4.1外形尺寸(单位：mm)
4.2开关量输入/输出端子
5 主要功能特点
5.1测量功能
5.2计量功能
5.3分时功能
5.4需量功能
5.5历史电能统计功能
5.6开关量输入输出功能
5.6无线通讯功能
