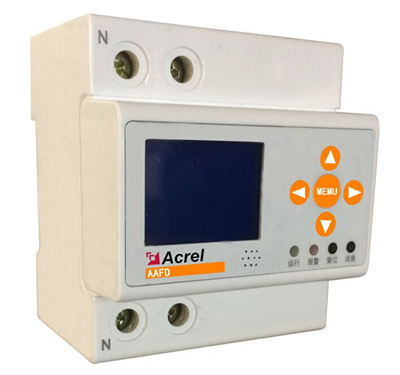

AAFD-40型故障电弧探测器

AAFD-40型故障电弧探测器

1 概述
故障电弧探测器（以下简称探测器）对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，当检测到线路中存在引起火灾的故障电弧时，可以进行现场的声光报警，并将报警信息传输给上端监控设备，以实现预警火灾发生的目的。
故障电弧探测器适用于工业与民用建筑中10KW及其以下的电气线路，其保护线路长度不宜大于100米。
产品遵循国标GB 14287.4-2014，可适用于养老院、学校、商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐场所等。

2 产品型号

3 技术参数

项目		指标
型号		AAFD-40
辅助电源	额定电压	AC 220V
	功耗	正常监视状态≤5VA
监控报警		故障电弧报警，AC 40A以下的负载
输入电压		额定值：AC 400V
输入电流		额定值：AC 40A及以下
开关量输出		一路无源常开触点，触点容量AC220V/1A，DC30V/1A
通讯		485通讯：Modbus-RTU协议
事件记录		20条报警和开关记录
安装方式		35mm导轨式安装
使用环境		工作温度：-10℃~+55℃；相对湿度：≤95%不结露
储存温度范围		-20℃～+70℃
显示		LCD液晶显示
产品符合国标		GB 14287.4-2014


4 安装与接线
4.1 外形及安装尺寸（单位 mm）


4.2安装方式
35mm导轨安装，可加固定端子进行固定。
4.3 接线说明


5 功能应用
5.1 故障电弧检测
故障电弧探测器对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，当检测到线路中存在引起火灾的故障电弧时，发出声光报警信号。
出厂默认电流保护设定值为2.5A，联动DO开关打开。
5.2 自检功能
探测器具备自检功能，在主界面下长按/自检键，系统将进入自检状态，查看设备是否完好。
6.7 消音功能
在报警状态下，长按消音键，探测器报警声音消除。
5.8 报警复位（解除报警）
    当发生报警时，可通过长按复位解除报警；如果在进行复位操作后未排除报警故障，探测器将再次进入故障报警状态。
5.9 集中监控
集中监控计算机通过RS485，接受现场采集信号，发出报警信号及控制指令。采用Modbus-RTU 协议通讯，通讯距离为500米，同一链路可监控32台探测器。

6 典型应用
