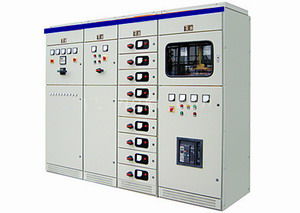

DY-GCS型抽出式交流低压配电柜
产品简介:
p[-是电力部、机械部为促进我国低压配电行业技术发展而研制出的具有较高技术性能指标、符合国情、能够适应电力市场发展需要，并可与现有引进产品竞争的抽出式低压开关柜。该装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所、作为三相交流频率为50(60)Hz、额定工作电压为380V、600V额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补尝使用的低压成套配电装置。
2 电气方案灵活：开关柜采用标准模块设计，有五个尺寸系列标准单元，用户可根据需要任意选用组装。
3 通用性强、组装灵活：开关柜采用以20mm为模数的8MF型材组装而成，相同规格的功能单元均能互换，能满足各种结构的形式、防护等级和使用环境的要求。
4 具有可靠的接地保护系统，每一电气单元通过裸铜软导线与柜架或地排可靠连接，柜架通过地脚螺丝、地排与地极可靠连接。
技术参数.
1符合标准：IEC439.1-1985 GB7251.1-1997 ZBK36001-89
2 防护等级：IP30 IP40
3 额定绝缘电压：660V（1000V）
4 额定工作电压：AC380（AC660）
5 额定电流：水平母线（A）：≤4000 垂直母线（A）：1000
6 主母排额定短路时耐受电流：有效值（KA/1S）：50 80 峰值（KA/0.1S）: 105 176
7 工频耐压1分钟（V）：2500
8 分断能力（KA）：50 80
9 外形尺寸（mm）：宽度：600 800 1000（馈电柜为600或800） 深度：800 1000 高度：2200
