简易LED显示屏的制作流程

长沙专业做室内全彩LED显示屏、高清彩色电视大屏公司

长沙一海科技有限公司   138-O731-2OO4



1. 边框制作与组装: 简易显示屏一般采用专用黑色不锈钢边框，尺寸是3.5cm宽*9cm厚,边框是屏体的周长,要根据单元板总尺寸来切割.注意:长高各2条,用4个弯头固定四角.

2. 单元板与立条的固定: 立条的长度就是纵向单元板的总尺寸(注意余留2cm),也等长于边框的高,在立条上打好孔,每列单元板需要2条立条来固定.注意:单元板有配固定用的铜柱;模组方向正确;拼装整齐.

3. 立条与外框的固定:立条的二头与外框的重合处打孔,上螺丝固定.

4. 单元板之间的连接: 单元板有配固定用的连接片,排线,电源线,在立条与外框的固定的同时注意左右单元板之间用连接片联接,所有单元板,立条与框联接完后,再依次连接排线,电源线. 注意:按方向组装在框架上并固定整齐. （以上资料由长沙一海科技有限公司整理，转载说明出处，珍惜我们劳动成果。谢谢）

5. 电源的连接:一般电源5V30A或5V40A放在屏体一侧.注意:正负级不要接错;与开关电源连接合理;开关电源的功率选择及数量;控制卡与模组及电源的连线.功率详情可联系本人.

6. 系统卡的连接:系统卡的选择要考虑到单元板的接口定义,扫描方式,HUB卡口的数量.

联接完后,再检查一下电源及排线联接情况, 用万用表检测线路连通及是否短路,通上电源及信号线进行调试,具体系统软件可联系本人.



简易LED显示屏制作配件及成本核算：

针对很多刚入行LED显示屏的朋友，制作简单的小屏体有点迷茫，所以个人整理了一下制作方法及成本，供大家参考：

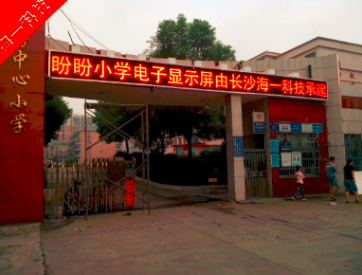

一个完整的屏应包括显示单元板（模组），边框，立条，电源，控制卡这五大件，下面以P10室外单红为例带大家制作一个3m*0.4m左右的屏：

1.单元板（模组）部分  因为P10室外单红尺寸是:320*160mm,那要做成3m*0.4m,就需要9*2=18个模组,显示尺寸就是长0.32*9=2.88m.高0.16*2=0.32m.那么显示部分成本(按块数算)就可算出来;另外模组都配备有固定连接用的胶片,螺丝,铜柱,排线,电源线.

2. 边框部分  一般用黑色和银白色铝合金边框3.5cm*9cm,案中屏尺寸2.88*0.32m,那所用边框就是周长=(2.88+0.32)*2=6.4m,另外 拐角4个, 那么四周边框成本(按米算)就可算出来,记得要打孔,配接板及螺丝.

3.立条部分  铝立条是屏体内部骨架,每列单元板需要2条,案中长用9块模组,那边立条就要用9*2=18根,每根长度就是单元板总高:0.16*2=0.32m,注意加上1CM余， 立条成本(按米算)就是:18*0.32*单价,记得要打孔,配螺丝.

4.电源部分  常用的电源5V30A, 5V40A,品牌也比较多. 一个5V40A电源一般可带8块室内单色板，双色6块板;案中一个5V40A电源一般带12块P10室外单色,用2个5V30A就可以。

5.异步系统部分,本案中共288*32个点，并且是1/4扫描，故用Ⅱ型卡，工厂有配排线，相关资料可向联系本人。

做好的成品尺寸是：长=2.88+0.035*2=2.95m,高=0.32+0.07=0.39m. （以上资料由长沙一海科技有限公司整理，转载说明出处，珍惜我们劳动成果。谢谢）
