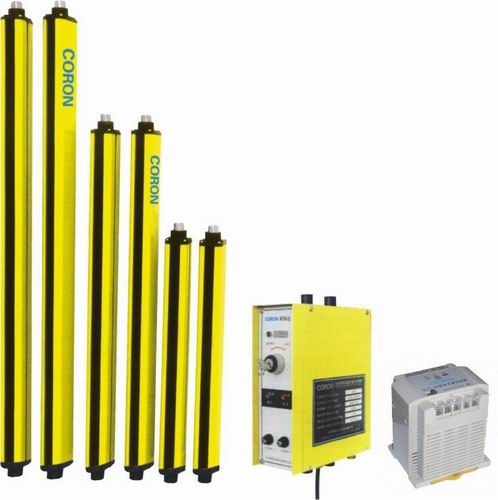

供应GAD-40A、GAS-20A系列安全光幕
GAD-40A、GAS-20A台湾超荣GAD、GAS系列安全光幕传感器
GAS安全光幕传感器已通过国家锻压机械质量监督检验中心认证

■型号

型号
  光轴距
  光轴数
  检测幅度
  最小可检出物体

GAS20A-4
  GAS20B-4














20mm
  4
  60mm
  不透明体φ25mm



GAS20A-8
  GAS20B-8
  8
  140mm

GAS20A-12
  GAS20B-12
  12
  220mm

GAS20A-16
  GAS20B-16
  16
  300mm

GAS20A-20
  GAS20B-20
  20
  380mm

GAS20A-24
  GAS20B-24
  24
  460mm

GAS20A-28
  GAS20B-28
  28
  540mm

GAS20A-32
  GAS20B-32
  32
  620mm

GAS20A-36
  GAS20B-36
  36
  700  mm

GAS20A-40
  GAS20B-40
  40
  780mm

GAS20A-44
  GAS20B-44
  44
  860  mm

GAS20A-48
  GAS20B-48
  48
  940mm

GAS20A-52
  GAS20B-52
  52
  1020  mm

GAS20A-56
  GAS20B-56
  56
  1180mm

GAS20A-60
  GAS20B-60
  60
  1280  mm

GAS20A-64
  GAS20B-64
  64
  1260mm

GAS40A-4
  GAS40B-4
    40mm
  4
  120  mm






不透明体φ50mm











GAS40A-8
  GAS40B-8
  8
  280mm

GAS40A-12
  GAS40B-12
  12
  440mm

GAS40A-16
  GAS40B-16
  16
  600mm

GAS40A-20
  GAS40B-20
  20
  760mm

GAS40A-24
  GAS40B-24
  24
  920mm

GAS40A-28
  GAS40B-28
    40mm
  28
  1080  mm

GAS40A-32
  GAS40B-32
  32
  1240mm

GAS40A-36
  GAS40B-36
  36
  1400  mm

GAS40A-40
  GAS40B-40
  40
  1560mm

GAS40A-44
  GAS40B-44
  44
  1720  mm

GAS40A-48
  GAS40B-48
  48
  1880mm

GAS40A-52
  GAS40B-52
  52
  2040  mm

GAS40A-56
  GAS40B-56
  56
  2200mm

GAS40A-60
  GAS40B-60
  60
  2360  mm

GAS40A-64
  GAS40B-64
    64
  2520  mm

GAS80A-4
  GAS80B-4
  80mm
  4
  270  mm
  不透明体φ100mm

GAS80A-8
  GAS80B-8
  8
  560  mm

GAS80A-12
  GAS80B-12
  12
  880  mm

GAS80A-16
  GAS80B-16
  16
  1200mm

GAS80A-20
  GAS80B-20
  20
  1520mm

GAS80A-24
  GAS80B-24
  24
  1840mm

GAS80A-28
  GAS80B-28
  28
  2160mm

GAS80A-32
  GAS80B-32
  32
  2480mm



◆注：带A的检测距离为3m，带B的检测距离为5m

■技术参数

电源电压
  12DC±10%  脉动(P-P)10%以下

消耗电流
  200mA以下

响应时间
  15ms以下

输出
  需与SLC-2A/2D、SLC-P控制器配套使用

输出状态
  所有光轴受光时ON

指示灯
  投光器:  电源指示灯(黄色)

受光器:  电源指示灯(黄色),安全指示灯(绿色),故障指示灯(红色)

光源
  红外LED

连接方式
  圆型插座,配专用连接电缆,投光器4芯,受光器5芯

壳体材料
  保护外壳:  铝合金,前罩:  PMMA,  端盖:  ABS

耐环境光
  白炽光:  受光面照度3000Lx;  太阳光:  受光面照度10000Lx;

环境温度
  工作时:  -5~+40℃(但不结冰),  保存时:  -25~+55℃

环境湿度
  工作时:  35~85%RH,  保存时:  35~95%RH

振动
  振频:10~30Hz,振幅:  1.5mm,  X,  Y,  Z方向各2小时

冲击
  加速度:500m/s约50g,  X,  Y,  Z方向各3次

绝缘电阻
  DC500V,    20MΩ以上

绝缘强度
  AC1000V,50/60Hz,1分钟(0~40℃,85%RH)

防护等级
  IEC  IP65
