供应贵阳新天光栅尺
供应:
1．日本三丰光栅尺
2．德国海德汉光栅尺
3．意大利GIVI光栅尺
4．贵阳新天光栅尺
5．成都鼎创光栅尺
6．广州信合光栅尺
7．深圳万豪光栅尺
8．上海海智光栅尺
9．深圳博望光栅尺


光栅尺的改造优势:
1、机床改造总投资极少,与旧机床的残值相适应;
2、具有附机功能,能随时装卸,与其它机床通用
3、无其它装置的装调手续,便于维修;
4、操作工人易掌握,不经培训亦可使用.它主要用于改造各类车床、磨床、镗床，尤其是改造外圆磨和圆心磨，其成效更为显著。
5、进行大型机床数显改造后，可以降低了工人的劳动强度，节省了劳动力，提高工作效率，减少废品率，机械性能稳定可靠。
6、用途广泛：它不仅能用于铣床、钻床、镗床和车削加工的常规任务，还能为许多机床、测量设备和测试设备以及专用机床提供理想的解决方案，事实上它适用于所有手动机床。
我公司光栅尺的优势
1、采用优质的PU材料制造出耐油、高弹性及抗老化胶封。由工程师精心设计出最佳的闭合角度和最适中的软硬度，保证最佳的密封性能和最少的磨擦阻力。
2、读数头滑动部分结构采用已被验证为最可靠耐用的五轴承设计，采用耐用的高精度五轴承系统设计，保证光学机械系统的稳定性，优异的重复定位性和高等级测量精度。
3、采用美国Honeywell公司的高效能AIGaAs红外线发光管为光源。讯号强而稳定，可靠性高。
4、弹簧的几何设计经过精确详细的力学模型分析，并采用高级德国制弹簧钢材制造。确保光学感应系统就是在高速的移动情下，仍能紧贴在光栅尺上无跳动地滑行。

我公司产品特点：
最先进可靠的光学测量系统
u  读数头滑动部分结构采用已被验证为最可靠耐用的五轴承设计，保证光学感应系统能长期稳定地在光栅尺上畅顺滑行。
u  弹簧的几何设计经过精确详细的力学模型分析，并采用高级的德国制弹簧钢材制造。确保光学感应系统就是在高速的移动情况下，仍能紧贴在光栅尺上无跳动地滑行。
u  所有轴承均采用日本JIS规格P5等级高精度轴承，保证滑行畅顺，跳动量低，可靠耐用。
u  采用美国Honeywell公司的高效能AIGaAs红外线发光管为光源。讯号强而稳定，可靠性极高
特点：
1、先进的电子技术及个性化设计；
2、计数响应速度快，功能多；
3、直接在数显表上进行正弦、余弦、正切函数等函数计算；
4、可以在X和Y方向进行自动刀具补偿；
5、坚固耐用的合金外壳，不易刮伤，且美观大方；
6、电源和信号抗干扰能力强；
7、优质耐用的按键面板，且更换简单、方便.
用途：
主要应用于直线移动导轨机构，可实现移动量的精确显示和自动控制，广泛应用于机床加工和仪器的精密测量。可供不同规格的各类机床、仪器数字化改造选用，还可根据用户的特殊需要进行特殊制作。
数显装置由传感器与数显表两大部分组成。通过传感器把有形的位置信息转换成电信号，经过处理后以数字形式显示出来。
产品分为JCXF型（小型尺）、JCXE型（标准型）、JCXG型（大型尺），输出波形为单方波、双方波、正弦等多种波形方式，配备的电箱有：1、DRO2M和DRO3M多功能铣床用的两轴和三轴数显表，可以用于大多数的设备、也可以用于车床和磨床；2、DRO2L和DRO2G是针对车床和磨床而开发的专用数显表；3、DRO3E是为火花机开发的专用数显表。

光栅尺相关参数：
●测量范围：50mm～3000mm
●测量准确度：±6um/m～±10um/m
●测量基准：光栅周期20µm的光学玻璃尺
●光学测量系统：透射式红外线光测量系统，红外线波长880nm
●反应速度：60m/min(0.005mm)        25m/min(0.001mm)
●读数头滑动系统：垂直式五轴承
●输出讯号：TTL/EIA-422-A
●讯号传达周期：20um
●供应电压：DC  5V±5%
光栅尺定义：
    光栅尺通过摩尔条纹原理，通过光电转换，以数字方式表示线性位移量的高精度位移传感器。光栅线位移传感器主要应用于直线移动导轨机构，可实现移动量的精确显示和自动控制，广泛应用于金属切削机床加工量的数字显示和CNC加工中心位置环的控制。该产品已形成系列，供不同规格的各类机床选用，量程从50毫米至30米，覆盖几乎全部金属切削机床的行程。


光栅尺分类如下：
    5V，12V，15V，24V的方波，细分尺，正弦尺，也有专为火花机提供的抗干扰能力强的正反码信号尺，及与电脑数控机床相连的高功率光栅尺。
结构分宽尺和窄尺两种。窄尺最长可做1米，宽尺30米内任选。
另外可分为敞开式和封闭式两类。其中敞开式为高精度型，输出波型为正弦波，主要用于精密仪器的数字化改造最高分辨率可达０.１um。封闭式则主要用于普通机床、仪器的数字化改造，输出波型为方波。

光栅尺主要应用:

1、各类测量机构、仪器的位移测量(弹簧试验机、三坐标机、投影仪等）

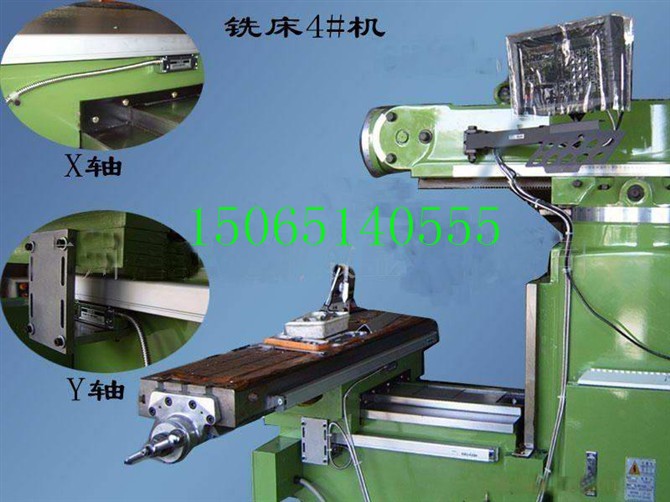

2、各类机床的数显系统（车床、铣床、磨床、镗床、电火花、钻床等）

3、各类数控机床的配套使用（数控铣、加工中心、数控磨床等）

4、配接PLC,用于各类自动化机构的位移测量
