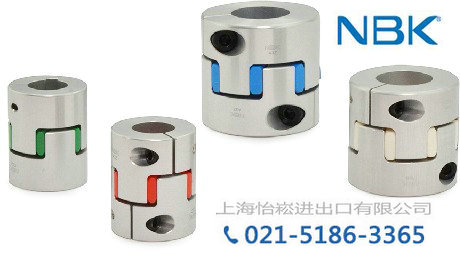

NBK联轴器弹性间隔体型MJS系列

MJS系列

挠性联轴器 - 梅花型（短巧型） - 夹紧型

Curved Jaw-type Flexible Coupling

●所有产品均附带内六角螺栓。

●适用轴径的推荐尺寸容许偏差为h6及h7。

●也承接1个轴套是夹紧型、另1个轴套是夹紧型＋键槽型组合的订货。

●安装到D型切口轴时，请注意轴的D型切口面的位置。?偏差调整





材质、表面处理



MJS-CS/MJS-CSK

轴套 A2017

阳极氧化处理

弹性间隔体 聚氨酯

内六角螺栓 SCM435

四氧化三铁保护膜（黑）



构造



夹紧型MJS-CS-BLMJS-CS-EBLMJS-CS-EGRMJS-CS-ERDMJS-CS-EWHMJS-CS-GRMJS-CS-RDMJS-CS-WH



MJS-＊＊CS-＊＊紧固型

MJS-＊＊CS-E＊＊简易装拆型

MJS结构

夹紧型＋键槽型MJS-CSK-BLMJS-CSK-EBLMJS-CSK-EGRMJS-CSK-ERDMJS-CSK-EWHMJS-CSK-GRMJS-CSK-RDMJS-CSK-WH



MJS-＊＊CSK-＊＊紧固型

MJS-＊＊CSK-E＊＊简易装拆型

MJS结构

弹性间隔体



MJS结构



特点



适用马达

紧固型 简易装拆型

伺服马达 ◎ ○

步进马达 ◎ ◎

通用马达 ◎ ◎

◎：特优　○：优

特性

紧固型 简易装拆型

零背隙 ○ -

高扭矩 ◎ ◎

容许误差调整 ○ ○

减振 ◎ ◎

电绝缘性 ◎ ◎

组装 ○ ◎

可使用温度 -20℃～60℃ -20℃～60℃

◎：特优　○：优

梅花型挠性联轴器。

缩短了总长度的短巧型。比MJC更小巧。

紧固型时，可在低扭矩状态下实现零背隙扭矩传递。

简易装拆型时，可组装、拆分轴套。

优异的弹性效果，可吸收振动、偏心及偏角。

具有电绝缘性。电阻值：2MΩ以上。

弹性间隔体的种类



挠性联轴器 - 梅花型（短巧型） - 夹紧型

MJS-CS-BL MJS-40CS-BL

MJS-55CS-BL

MJS-65CS-BL

挠性联轴器 - 梅花型（短巧型） - 夹紧型

MJS-CS-EBL MJS-40CS-EBL

MJS-55CS-EBL

MJS-65CS-EBL

挠性联轴器 - 梅花型（短巧型） - 夹紧型

MJS-CS-EGR MJS-40CS-EGR

MJS-55CS-EGR

MJS-65CS-EGR

挠性联轴器 - 梅花型（短巧型） - 夹紧型

MJS-CS-ERD MJS-40CS-ERD

MJS-55CS-ERD

MJS-65CS-ERD

挠性联轴器 - 梅花型（短巧型） - 夹紧型

MJS-CS-EWH MJS-40CS-EWH

MJS-55CS-EWH

MJS-65CS-EWH

挠性联轴器 - 梅花型（短巧型） - 夹紧型

MJS-CS-GR MJS-40CS-GR

MJS-55CS-GR

MJS-65CS-GR

挠性联轴器 - 梅花型（短巧型） - 夹紧型＋键槽型

MJS-CSK-BL MJS-40CSK-BL

MJS-55CSK-BL

MJS-65CSK-BL

挠性联轴器 - 梅花型（短巧型） - 夹紧型＋键槽型

MJS-CSK-EBL MJS-40CSK-EBL

MJS-55CSK-EBL

MJS-65CSK-EBL

挠性联轴器 - 梅花型（短巧型） - 夹紧型＋键槽型

MJS-CSK-EGR MJS-40CSK-EGR

MJS-55CSK-EGR

MJS-65CSK-EGR

挠性联轴器 - 梅花型（短巧型） - 夹紧型＋键槽型

MJS-CSK-ERD MJS-40CSK-ERD

MJS-55CSK-ERD

MJS-65CSK-ERD

挠性联轴器 - 梅花型（短巧型） - 夹紧型＋键槽型

MJS-CSK-EWH MJS-40CSK-EWH

MJS-55CSK-EWH

MJS-65CSK-EWH

挠性联轴器 - 梅花型（短巧型） - 夹紧型＋键槽型

MJS-CSK-GR MJS-40CSK-GR

MJS-55CSK-GR

MJS-65CSK-GR

挠性联轴器 - 梅花型（短巧型） - 夹紧型＋键槽型

MJS-CSK-RD MJS-40CSK-RD

MJS-55CSK-RD

MJS-65CSK-RD

挠性联轴器 - 梅花型（短巧型） - 夹紧型＋键槽型

MJS-CSK-WH MJS-40CSK-WH

MJS-55CSK-WH

MJS-65CSK-WH

挠性联轴器 - 梅花型（短巧型） - 夹紧型

MJS-CS-RD MJS-40CS-RD

MJS-55CS-RD

MJS-65CS-RD

挠性联轴器 - 梅花型（短巧型） - 夹紧型

MJS-CS-WH MJS-40CS-WH

MJS-55CS-WH

MJS-65CS-WH
