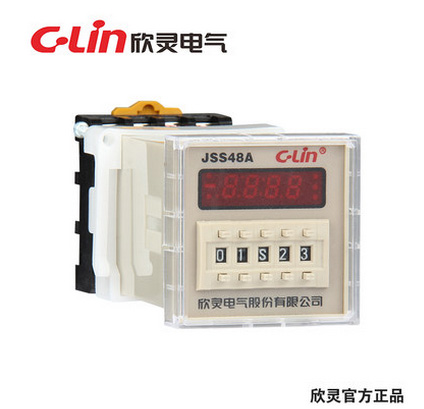

欣灵JSS48A数显时间继电器两组通电延时暂停清零11只脚A
以下是欣灵JSS48A数显时间继电器两组通电延时暂停清零11只脚AC220V的内容：
一、概述：
DH48系列数显时间继电器（以下简称继电器）属于通电延时型，精度高、体积孝功耗孝性能可靠，稳定性高、宽电压，适用于交流50/60Hz，工作电压380V及以下或直流工作电压24V的控制电路中作延时元件，按预置得到时间接通或分断电路。
二、相关技术数据：
1.品牌/型号：欣灵/JSS48A
2.应用范围：时间
3.产品系列：JSS48A
4.触点形式：常开型
5.额定电压：AC220（V）
6.电流性质：交流
7.外形尺寸：小型
8.触点负载：微功率
9.直流电阻：1（Ω）
10.吸合电流：1.5（A）
11.防护特征：塑封式
12.继电器 DH48S、JSS48A数显时间继电器DH48S、JSS48A数显时间继电器 工作电源：DC24V
AC24V、220V、380V
13.延时范围：0.01s～99h99m 时分秒设置
14.重复误差：≤1%
15.工作模式：通电延时
16.触点形式：JSS48A：两组延时带复位暂停端
17.触点容量：3A AC220V(阻性)
18.外形尺寸：48×48×105mm
19.开孔尺寸：45×45mm
20.安装方式：面板式
三、使用说明：
1.因该系列继电器具有记忆功能，需通电前预置好延时时间，通电后预置的时间无效，继电器重复启动间隔时应大于等于0.5s。
2.按照继电器罩壳标签上的接线图，参考第八条电路举例将产品接入控制电路中。
3.调整拨码开关，预置好延时时间，接通电源，继电器开始按第四条对应工作时序运行。
4.复位功能，在任意时刻接通复位端子，继电器恢复到初始状态。
5.暂停功能，在计时过程中接通暂停端子，计时停止，且显示此刻的时间，断开后继续计时，利用此功能可做累时器用。
6.在强电场环境且复位与暂停端子连接导线较长时，请使用屏蔽导线。
7.复位与暂停端子切勿输入电压或接地，以免损坏产品。
四、安装方式：
面板式安装：（1）-（2）-（3）-（4）-（5）-（6）
导轨式安装：（1）-（7）-（8）-（9）
装置式安装：（1）-（10）-（11）-（12）
1.单相负载时，若负载阻性电流小于等于3A或感性电流小于等于0.5A时，继电器直接控制，接线参考1；若负载阻性电流大于3A或感性电流大于0.5A时，继电器通过交流接触器扩容，接线参考例2；三相负载时，交流接触器和继电器电源为AC380V时，接线参考例3；交流接触器和继电器电源为AC220V时，接线为4.
2.示例继电器所起的功能为：当接通电源时，负载或KM（交流接触器）得电，经延时到预置值时，负载或km（交流接触器）失电。
注1：负载可为路灯或灯泡，可直接接在路灯或灯泡端口的两根线上。
注2：km为交流接触器的线圈，A1、A2两端可按例2、例3、例4接线。
注3：例3中的继电器及km工作电源均为AC380V，应注意选用产品的电压等级。
