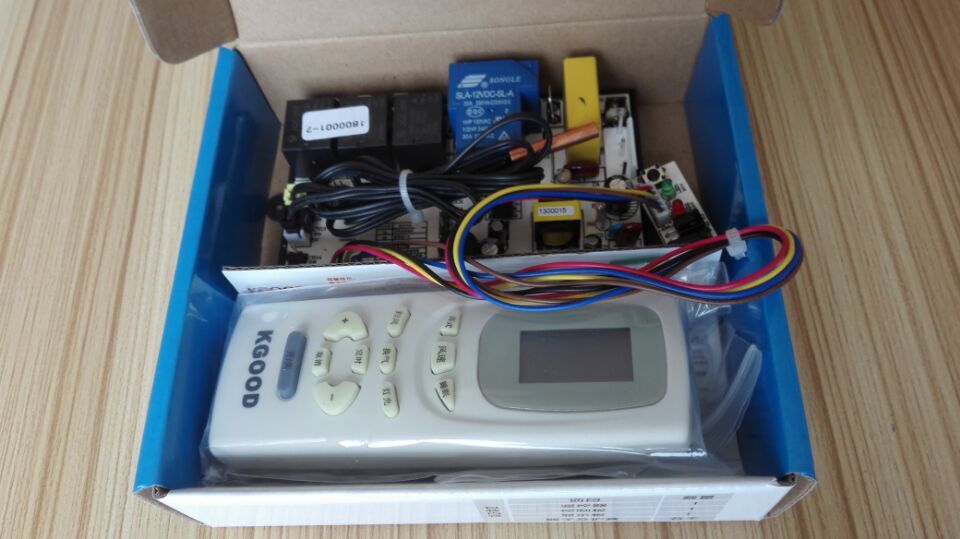

定频挂机空调通用板
■开关电源设计??■智能除霜??■外风机单独控制??■电压范围宽??■故障显示??
■防冷风保护??■防冻结保护??■高温保护??■睡眠功能??■辅助电加热
■双传感器???■步进电机双插座控制??
■除霜功能开启时电源灯闪烁指示
■感温传感器开路时，电源灯闪烁指示
?
安装注意事项：
1.该产品出厂是程序已定好，不需要PG电机反馈线。
2.摆风接法：通常情况下摆风电机插排上的红线为12V供电，插到本板上时12V线要靠到插针的一个边上（使另一边空一针），每次通电时摆叶都应有关闭风口的动作，如果通电时摆叶反方向动作，则把插排反过来靠另一边插上即可。如果摆叶关闭到位后继续旋转，可在摆叶下部塑壳上拧一个螺丝阻挡定位。
3.接入PG风机时要分清电机的启动线和运转线，如用PG调速型控制板代替继电器调速型控制板时，只接入风机高风控制线即可控制风速。
4.遥控接收头应该远离控制板本身并尽量避免强光照射，以免产生干扰。
?
友情提醒：
1.请聘用有资格证书的电工安装，装机前务必先通电试验，板子上有高压请注意安全。
2.任何错误的安装所造成的损坏或电路板残损，如进水、人为损坏、焊接过等不在保修范围内。
3.需返厂保修的，板和包装盒要一起返厂，并在盒子底部注明故障现象。
?
□1800020??PG电机、电加热、外风机单独控制
□1800021??PG电机、外风机单独控制
□1800022??PG电机、外风机单独控制、单冷
□1800023??PG电机、电加热、外风机单独控制、断电恢复
□1800025??PG电机、外风机单独控制、断电恢复
□1800026??PG电机、外风机单独控制、单冷、断电恢复
□1800090??PG电机、电加热、外风机单独控制
□1800091??PG电机、外风机单独控制
□1800092??PG电机、外风机单独控制、单冷
□1800093??PG电机、电加热、外风机单独控制、断电恢复
□1800095??PG电机、外风机单独控制、断电恢复
□1800096??PG电机、外风机单独控制、单冷、断电恢复
?
电源灯闪烁次数含义
电源灯常亮?定频运转
电源灯闪二次室内温度传感器故障
电源灯闪三次盘管温度传感器故障
电源灯闪四次内盘管冻结
电源灯闪五次内盘管过热
电源灯闪六次除霜进行中
电源灯闪七次过零检测故障
?
