供应 西安秦威 数字显示双回路控制仪 / 光柱显示控制仪

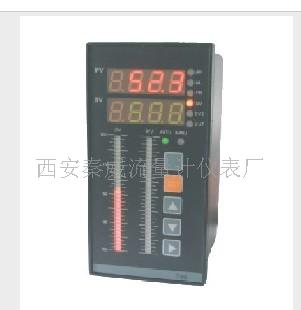

HDWP-LED  双回路数字显示控制仪/光柱显示控制仪

          HDWP-LED  系列数字显示双回路控制仪  /  光柱显示控制仪采用微处理器进行控制运算。

            HDWP-LED  系列双回路光柱显示控制仪集数字与模拟仪表于一体，    可对温度、压力、液位、速度等测量信号进行数字测量显示控制（高亮度  LED  数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。

主要特点
              1、HDWP系列双回路数字显示控制仪/光柱显示控制仪可同时测量显示两路输入信号，并且两路输入信号可为不同分度号。
              2、可分别带有两路模拟量变送输出与继电器报警输出，适用于各种测试控制场合。

仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）

注1：C80系列为0.8英寸LED显示，C90、S80、C40系列为0.56英寸LED显示，C10些列为0.32英寸LED显示。
注2：四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。
（四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个下限控制/报警）
输入类型选型代码:
代码  输入类型  测量范围  代码  输入类型  测量范围
00  S  0～1600℃  12  用户待定
01  R  0～1600℃  13  0～10mA  -999～9999
02  B  200～1800℃  14  0～20mA  -999～9999
03  K  0～1300℃  15  4～20mA  -999～9999
04  N  0～1300℃  16  mV非标信号  0～100mV
05  E  0～800℃  17  电阻R非标信号  0～400Ω
06  J  0～650℃  18  频率f非标信号  0～3000Hz
07  T  -200～400℃  19  1～5V开方  -999～9999
08  Pt100  -200～850℃  20  0～5V开方  -999～9999
09  Cu50  -50.0～150℃  21  0～10mA开方  -999～9999
10  0～5V  -999～9999  22  4～20mA开方  -999～9999
11  1～5V  -999～9999  23  全切换输入


  同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。详细情况见使用说明书。
  注：C423只能做两个报警，即每路各一个报警。C723系列最多只能做两个报警，不能做全切换。
  注：C923、C423、C723不带双路变送输出功能，输入双路不能全切换。
  型号举例：HD-WP-C823-212-09/08-HL/HL-P-W
        LED  双回路测量显示控制仪，通讯方式为RS232，带继电器报警输出，带第二路变送输出  4-20mA，第一路输入
        类型为Cu50，第二路输入类型为Pt100，第一路第一报警为上限报警，第一路第二报警为下限报警，第二路第一
        报警为上限报警，第二路第二报警为下限报警，DC24V馈电输出，供电方式为DC24V。
