JKZC-WYZ01位移传感器自动校准装置
关键词：位移传感器校准，线位移， 0-1000mm
JKZC-WYZ01位移传感器自动校准装置
一．概述
JKZC-WYZ01位移传感器自动校准装置可执行国家校准规范JJF 1305-2011 《线位移传感器校准规范》，也可按照用户自定义校准规范，实现对位移传感器的自动校准工作。
二、执行标准： 国家校准规范JJF 1305-2011 《线位移传感器校准规范》的要求
三．装置构成

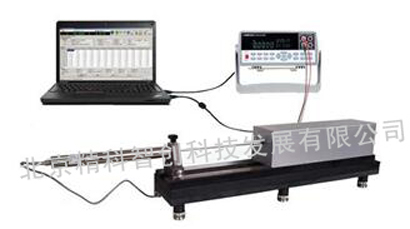

该自动校准装置由位移传感器标准器装置、数字多用表、线性位移传感器自动校准软件三部分组成。
1．位移传感器标准器装置
该装置是位移传感器标准器的执行机构。装置通过USB线连接到电脑。
装置使用精密光栅位移尺作为标准器，精密丝杆及直线导轨作为传动机构，步进电机提供动力。装置的底座使用铸铁材料，经过自然时效处理。
测头用来固定传感器测杆。测头安装在滑块上。光栅尺采用进口开放式光栅尺。
2．数字多用表
位移数字表是采集位移传感器电信号，并将电信号转换成数字量的二次仪表装置，数字量通过通讯接口上传给电脑。该装置需要能够满足接各种类型线性位移传感器的接口，转换电压、电流、脉冲、频率等信号。能为位移传感器提供激励信号。
3．线性位移传感器自动校准软件
该软件执行国家校准规范JJF 1305-2011 《线位移传感器校准规范》。也可按照用户自定义校准规范。主要功能：
（1）能够自动采集标准器装置的位移量，采集线性位移传感器的物理数据。
（2）能够按规范的要求计算拟合方程，显示真实的误差曲线。
（3）能够自动进行校准工作。在设置好校准范围，校准间隔等参数后，点击一下“校准”按钮，就可以按规范要求自动进行校准，自动产生校准数据。
（4）校准数据可以自动生成校准原始记录。可以保存到数据库里，按条件查询。可以打印到打印机。可以导出到Excel电子表格和PDF文件。可以自动生成校准证书。
（5）装置标准器可进行线性补偿、区段补偿。
四．装置技术指标
1.测量范围：有效测量行程0～100mm、0～600mm、0～1000mm。
2.分辨率：数显分辨率1um、2um、5um可调（最高分辨率可达0.1um）；
3.位移定位精度：常规1um、2um、5um，最高可达0.1um；
4.精度：高于国家校准规范JJF 1305-2011 《线位移传感器校准规范》的要求。
