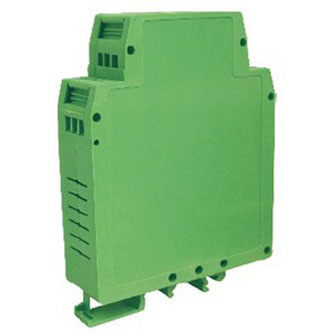

0-10KHz频率信号转4-20mA/24VDC供电
主要特性:
>> 辅助电源/信号输入/信号输出： 2500VDC 三隔离
>> 输入频率信号：0-1KHz / 0-5KHz / 0-10KHz
>> 精度等级：0.2级
>> 小体积,标准DIN35导轨式安装
>> 全量程内极高的线性度（非线性度<0.1%）
>> 输出标准0-2.5V/0-5V/0-10V电压信号
或0-10mA/0-20mA/4-20mA电流信号
>> 工业级温度范围: -20~+85 ℃
>> 辅助电源：5VDC，12VDC，24VDC等单电源供电
产品选型表：
DIN11 IRT – F□ - P□ – V(A)□
输入信号
供电电源
输出信号
频率信号
代码
Power
代码
电流
代码
电压
代码
0-1KHz
F1
24VDC
P1
0-20mA
A3
0-5V
V1
0-5KHz
F2
12VDC
P2
4-20mA
A4
0-10V
V2
0-10KHz
F3
5VDC
P3
用户自定义
Au
1-5V
V6
用户自定义
Fu
15VDC
P4
用户自定义
Vu
产品选型举例：
例 1：输入：0-1KHz；电源：24V ；输出：0-5V 型号：DIN11 IRT F1-P1-V1
0-10KHz频率信号转4-20mA/24VDC供电
应用：
>> 非电量信号变送
>> 频率传感器信号采集、隔离转换
>> 变压器工作频率检测
>> 变频器（FA） 频率信号数据采集和控制
>> 发电机、电动机等旋转设备转速监测
>> 仪器仪表与传感器信号收发
>> 速度信号测量
通用参数
|
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
|
|
隔离电压 |
1min |
1500 |
2500 |
|
VDC |
|
|
信号输入 |
幅值（VP-P） |
|
|
5 |
|
V |
|
频率测量范围 |
|
0 |
10 |
|
kHz |
|
|
频率输入低电平 |
|
0 |
0 |
1.5 |
V |
|
|
频率输入高电平 |
|
3 |
5 |
24 |
V |
|
|
信号输出 |
电压负载能力 |
5V |
2K |
10K |
|
Ω |
|
电流负载能力 |
20mA |
0 |
250 |
350 |
Ω |
|
|
响应时间 |
|
|
10 |
|
ms |
|
|
辅助电源 |
电压 |
用户自定义 |
5 |
12 |
24 |
VDC |
|
电流 |
VD=12V |
|
83 |
|
mA |
|
|
辅助电源功耗 |
|
|
1 |
|
W |
|
|
工作环境温度 |
|
-25 |
|
85 |
℃ |
|
|
贮存温度 |
|
-25 |
|
85 |
℃ |
|
注： 频率输入采用5V的TTL电平效果最佳。
