锦州双兴铁路机械有限公司坐落于美丽的滨海城市—辽宁锦州，是一家专业生产钢轨钻孔机、锯轨机、捣固镐、钢轨打磨机、液压方枕器、轨缝调整器、液压起拔道器、轨枕内燃螺栓扳手、液压拉轨器、高铁器材等养路机械、线路扣件的厂家。

锦州双兴产品自问世以来以优良的产品质量，完善的售后服务，合理的销售价格以及良好的口碑信誉和经营理念得到了广大用户的支持和青睐。公司产品被广泛应用于煤炭、石油、冶金、电力、化工、机械等行业，是众多铁路供货商的供货单位，销往全国各地及东南亚地区。

轨缝调整器YTF-400_156 40657234_图片

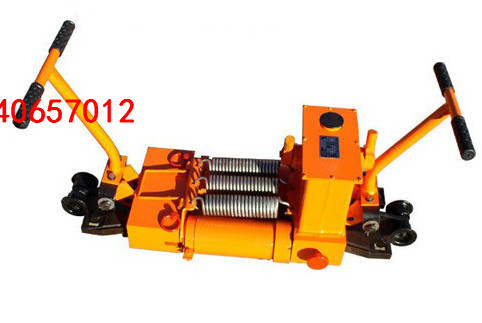

YTF-400轨缝调整器具有推大和拉小轨缝两种功能，操作简便、工作效率高，减轻体力劳动，使用安全、质量可靠， 适用于各种轨型。材质选用优质碳素钢，使用周期长。

YTF-400轨缝调整器技术参数：

1.最大推力400KN

2.工作油缸最大行程140mm

3.工作油压52mpa

4.油泵柱塞每一工作循环活塞移动位移1.5mm

5.手柄最大操作力400N

6.每次调整的最大轨缝140mm

7.外形尺寸长850宽300高290

8.净重80Kg

轨缝调整器YTF-400_156 40657234_图片

养护方案

正确的使用与保养，对保证机具的正常工作和延长其使用寿命具有重要作用，操作者应认真阅读本说明书，以了解各部结构和作用。

㈠、使用前检查

1、油箱内油面高度是否达到油箱高度的2/3，夏季使用40#机油，冬季使用20#机油，加油时应过滤。

2、操纵部分是否灵活可靠。

3、回油阀启闭是否正常，各液压件工作是否正常。

4、各连接紧固部位是否松动和有无漏油现象。

㈡、操作流程

1、将机具置于被调整的两根钢轨接头处，需要推轨时，使轨缝位于前夹具体1与中夹具体5之间，需要拉轨时，使轨缝位于中夹具体5与后夹具体8之间。

2、向下搬动相应夹具体上的操纵扳把10使夹具体落在钢轨上。

3、顺时针旋紧回油阀4，用操纵杆摇动油泵摇杆11，使液压油输入工作油缸3中，当活塞2伸长20mm后，斜铁则可夹住钢轨，继续摇动操纵杆即能达到调整轨缝作业目的。

4、注意!推轨时，应向上轻拉后夹具体8上的扳把，使斜铁与钢轨不拉触;拉轨时，应向上轻拉前夹具体1上的扳把，使斜铁与钢轨不拉触。

5、每次轨缝调整完毕应按逆时针方向先旋开回油阀，然后向上搬动扳把10松开斜铁，使工作油缸活塞在拉簧作用下复位，即完成一次工作循环。(本机设有两个回油阀，当其中一个出故障时，打开另一个回油阀，即可使油缸复位，提高了本机的安全性能。)

6、完成作业后，向上搬动各夹具体上的扳把10，通过棘爪将走行轮落在钢轨面上，推行至下一轨缝处或整机下道。

7、油箱内设有溢流阀，其压力在出厂前已调整至52MPa，当负载过大时，溢流阀卸荷，从而保证机具使用安全。

8、如推轨作业量较大，建议拆除后夹具体8及拉杆6，减轻整机质量。

轨缝调整器YTF-400_156 40657234_图片

锦州双兴售后服务承诺：

1、服务宗旨：快速、果断、准确、周到、彻底。

2、服务目标：服务质量赢得用户满意。

3、服务效率：保修期内或保修期外如设备出现故障，供方在接到通知后，维修人员在24小时内可达到现场并开始维修。

3、服务原则：产品保修期为一十二个月，在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。
