折线型通风气楼（天窗）价格
使用范围
厂房、车间、超高层建筑,大跨度体育场馆,电厂厂房,石化厂房设施,展览中心,其他
钢板厚度
0.4-0.8 mm
规格
成品通风气楼
钢型号
Q235
每平米用钢量
160kg
活动类型
热销
自然通风天窗（也称气楼）用空气对流原理自然通风，通风气楼设置在屋脊处，与设置在纵向外墙上的通风百叶窗共同工作，大无缝中间仓库车间简图见图1。
图1 中间仓库简图
1.1 工程概况
无缝工程中间仓库是一座存储钢管的自动化仓库，仓库长约360m，宽48.0m，檐口高29.8m，设计为W-550型彩色压型钢板不保温屋面，屋面坡度i= 1:10。仓库两侧外墙 1.20m 标高处设 900mm高通长的钢百叶窗通风窗，屋脊处设通长的彩钢板通风气楼。该仓库由意大利piangdi公司进行初步设计，由北京钢板设计研究总院转化施工图。
1.2 通风气楼的构造
意大利piangdi公司设计建筑图仅草图示意了通风楼的外观，具体需要北京钢铁设计研究院根据当时国内应用的镀锌彩钢板副宽来详细转换。为了确保通风气楼的强度、刚度、通风角度，进行了气楼钢架的计算，放大样、制作实际样板进行淋水试验，最终确定了彩钢板通风气楼的构造，见图2。
图2 通风气楼断面图
1.3 各部件的作用及固定连接
1.3.1 钢架
钢架支撑彩钢板通风气楼。钢架底座采用∠80×8，间距825mm（为了赶W-550彩板模数，设计间距不大于1000mm），在屋面压型彩板安装前安装或同时安装，钢架底座与屋脊檩条用M12×50螺栓固定；钢架采用-80×10带钢弯折成型，与底座角钢焊接。
1.3.2 泛水板
将通风气楼上部排水顺屋面排走，防止雨水通过屋脊进入室内。泛水板做法同屋脊盖板，采用δ=0.8mm镀锌彩板加工成型，泛水板与其端部挡雨板及屋面板端部堵头一起，防止风力灌水、反爬水，做法详见节点图（见图3），泛水板将屋面板与气楼钢架间接地连接起来。
图3 泛水板节点 1.3.3 防雨盖板
钢架顶部附件，防雨盖板悬挑长度影响防雨效果及通风效果。
防雨盖板固定在钢架上，采用δ=0.8 mm镀锌彩板加工成型，防雨盖板之间搭接长度200mm,搭接处抹建筑防水胶。
1.3.4 风帽
通风气楼的外壳要有足够的刚度，折角尽量减少风的载荷。风帽采用δ=1.0mm镀锌彩板加工成型，上下口折边加强风帽的刚度，风帽展开宽度较大，受镀锌彩钢板的幅宽限制。
1.3.5 隔板
支撑风帽，将风帽与钢架及防雨板连成一体。隔板折边宽度50mm,因隔板外形不规则，加工难度较大，应保证隔板下料尺寸，认真加工。隔板应采用1.0mm彩钢板加工，隔板安装间距同钢架间距825mm。
1.3.6 堵头
气楼端部封头，堵头上部与防雨板及风帽连接固定，下部与横向泛水板固定。堵头采用1.0 mm彩钢板加工成型。
顺坡成品通风气楼

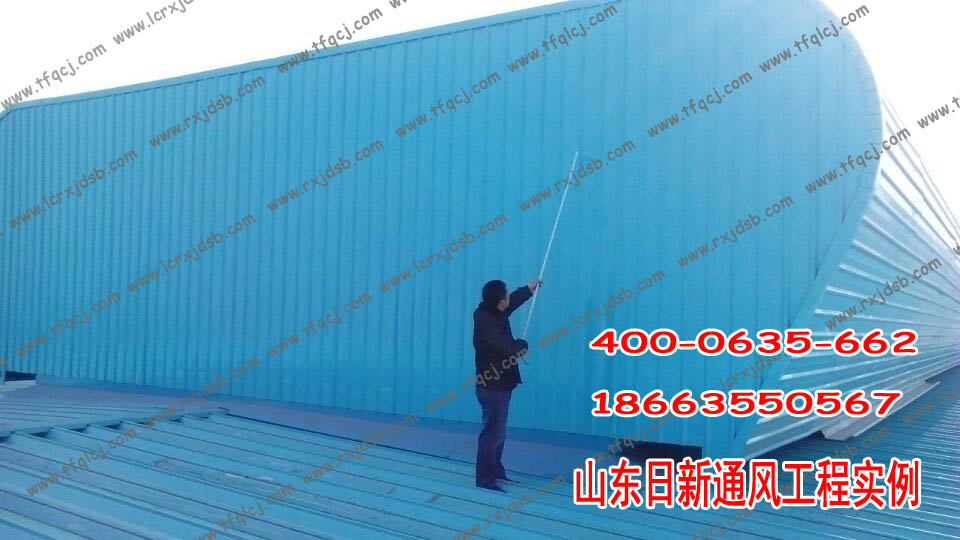

1 彩钢板通风气楼的实例
