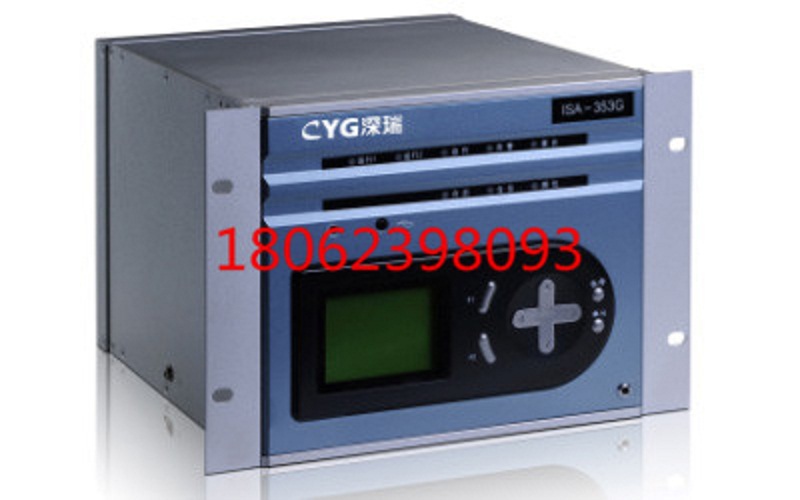

长园深瑞ISA-385G双回路横差保护装置

深瑞ISA-385G双回路横差保护装置

概述：

深瑞ISA-385G为平行双回线横差保护装置，采用独立双CPU系统技术，确保平行双回线主保护的运行安全。同时具备主保护(横差保护)和后备保护(和电流方向保护)功能，可任意安装在平行双回线的电源测或负荷侧。每回线设置一个CT变比调整系数定值。

    装置已成功应用于110kV以下变电站10余套。

适用于35kV、66kV、110kV和其他电压等级的大电流或小电流接地系统的平行双回线。

保护功能：

1.        带独立门槛的相电流越限记录元件

2.        差流越限告警

3.        分相纵差保护

4.        可独立投退的三段式低电压闭锁方向过电流保护（方向元件、低压元件均可单独整定）

5.        低压闭锁相电流后加速保护

6.        三相一次自动重合闸（可投退检同期与检无压，大电流闭锁重合闸功能可单独整定）

7.        带滑差/无滑差闭锁低周减载

8.        带电压滑差闭锁的低压减载

9.        不接地零序方向过流保护

10.      四段直接接地零序方向过流保护

11.      零序过流后加速保护

12.      过负荷保护

13.      可选择闭锁重合闸功能的控制回路断线告警

14.      可选择闭锁与电压有关保护的母线PT断线告警

15.      可选择闭锁差动保护的CT断线告警

16.      外部开入检同期检无压合闸

17.      带独立的操作回路和故障录波

测控功能：

1.        3路通过操作回路采集的位置遥信

2.        20路遥信开入采集，可选择闭锁重合闸、外部复归、检修开入。可选配脉冲输入功能。

3.        多路软遥信，包括事故总信号、重合闸充电标志、保护软压板位置

4.        Ia、Ib、Ic、Ua、Ub、Uc、3I0、Uab、Ubc、Uca、3U0、Pa、Pb、Pc、P、Q、S、COSφ、Fr共19个遥测量

5.        遥控操作开关和软压板，并作遥控操作记录及统计

6.        大容量的事件记录、SOE记录、自检记录、瞬时闭锁保护记录

7.        高达11次的谐波分析功能

8.        具有和五防主机同规则的间隔五防闭锁遥控功能

特点：

1.        硬件平台采用32位浮点DSP和16位高精度AD采样，运算与逻辑功能强大。

2.        分层分布式结构，多CPU的并行处理方式提高可靠性，单元化设计，模块化结构，可扩充性强。

3.        大屏幕汉字液晶显示、直观友好的界面菜单、完备的过程记录、信息详细直观，操作、调试方便。并可经订货注明选择超大屏幕的彩色液晶，支持黄、绿、红显示矢量图，更加直观全面。

4.        装置具有保护段配置和出口配置功能，充分利用微机保护的优点，极大地方便用户的使用。

5.        模拟回路采用高精度、宽范围器件，无幅值、相位调整电路。由软件功能调幅、调相，回路简单可靠、无零漂，调试维护工作量低。

6.        以高可靠性工业级器件为主体，采用自动监测、补偿技术提高硬件电路稳定性、可靠性。

7.        封闭、加强型单元机箱，多层屏蔽等抗振动、强干扰设计，特别适应于恶劣环境。4U半层机箱可分散安装于开关柜上运行。

8.        大容量的故障录波记录：装置可记录最近16次故障录波数据，根据不同的保护启动、出口、返回情况，分别采用一段、两段或三段记录格式。该格式可保证记录保护启动前后各两周波、出口前两周波、出口后一周波、返回前两周波和返回后一周波的数据。这三种格式至多记录10个周波数据。

9.        完善的事件记录：保护动作、电流越限、遥信变位、开关遥控、保护启动、装置运行、自检及闭锁保护等都有记录，每种记录分类存储，各存储最近99次记录。
