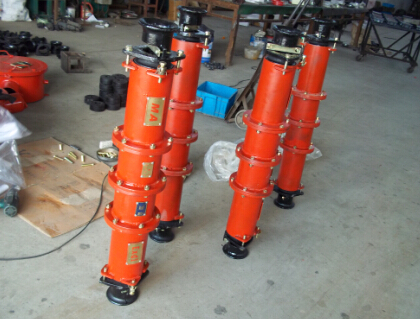

隔爆型连接器
1.5.1 本系列产品符合MT/T947-2005《矿用隔爆型高压电缆连接器》标准中的要求。
1.5.2 符合GB3836-2000《爆炸性气体环境用电气设备》标准要求。
1.6 产品防爆型式
矿用隔爆型；防爆标志：ExdI。
二、 LBG1-400/6 高压连接器产品结构特征
2.1 总体结构由三部分组成
2.1.1 电缆固定引线装置，由压紧法兰盘、压板、垫圈、封环和无缝钢管（或钢板）焊接外壳及内外接地组成。
2.1.2 接线装置为无缝钢管制造的内腔及螺栓固定的绝缘件组成。
2.1.3 可动接触部分由装于绝缘件内的铜接线座、铜接线管（GT型外购件）、铜插座及接触杆组成；连接器在接触杆处分成各包有上述三部分的两段，接触杆为两段公用的连接装置；壳体外有铭牌，警告牌及防爆标志。
三、LBG1-400/6 高压连接器 产品主要技术参数
3.1 主要技术参数见表1
表1
型 号 额定电压（kV） 额定电流（A） 极限通过电流 动热稳定电流 配用电缆
最大外径mm
有效值 峰值 热稳定
2秒 动稳定
2秒 橡套
LBG1-200/6 6 200 9千安 15千安 3.15千安 7.875千安 78
LBG1-400/6 6 400 9千安 15千安 6.3千安 14千安 78
LBG1-200/10 10 200 9千安 15千安 3.15千安 7.875千安 78
连接器组件单独装于用电设备 6/10 200/400 9千安 15千安 3.15千安 7.875千安 78
四、 尺寸、重量
4.1 外形尺寸
型 号 外形尺寸（mm） 重 量（kg） 备 注
LBG1-200/6 1100×φ210 68
LBG1-400/6 1120×φ210 68
LBG1-200/10 1140×φ280 110
