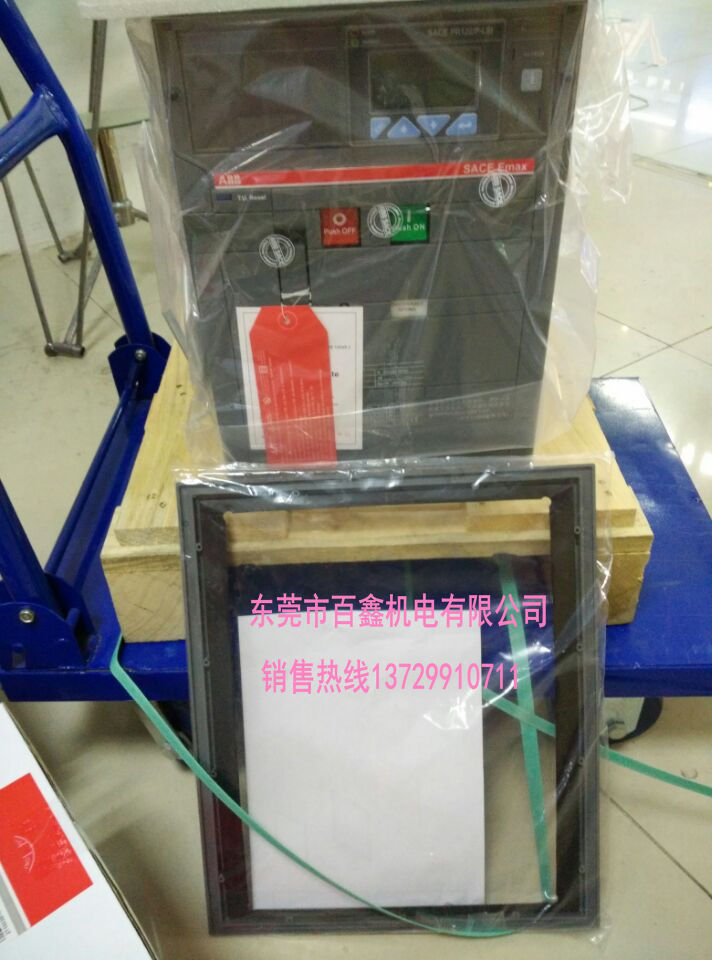

E3S3200 R3200 WMP 3P

东莞市百鑫机电有限公司

是一家以经营低压电气为主的贸易型企业，

主要经营品牌有：ABB、三菱、富士、士林。公司秉承“诚信、专业、共赢”的经营理念,坚持用户至上、质量第一，以科技服务客户

销售热线--13729910711

客户服务热线--0769-26621519



ABB 产品一贯的优良传统，新 Emax 提供的性能位居同类产品之首。新

型号

1 X1 E1 E2 E3 E4 E6

断路器 X1B X1N E1B E1N E1S E2B E2N E2S E2L E3N E3S E3H E3V E3L E4S E4H E4V E6H E6V

极数 [No.] 3 - 4 3 - 4 3 - 4 3 - 4 3 - 4 3 - 4

N极载流能力 (4极) [% Iu] 100 100 100 100 50 50

Iu (40 ℃) [A] 600-800-

1000-1250-

1600

600-800-

1000-1250-

1600

800-1000-

1250-1600

800-1000-

1250-1600

800-1000-

1250

1600-2000 1000-1250-

1600-2000

800-1000-

1250-1600-

2000

1250-1600 2500-3200 1000-1250-

1600-2000-

2500-3200

800-1000-1250-

1600-2000-2500-

3200

800-1250-

1600-2000-

2500-3200

2000-2500 4000 3200-4000 3200-4000 4000-

5000-6300

4000-

5000-6300

Ue [V~] 690 690 690 690 690 690 690 690 690 690 690 690 690 690 690 690 690 690 690

Icu (220...415V) [kA] 42 65 42 50 65 42 65 85 130 65 75 100 130 130 75 100 150 100 150

Ics (220...415V) [kA] 42 50 42 50 65 42 65 85 130 65 75 85 100 130 75 100 150 100 125

Icw (1s) [kA] 42 42 42 50 65 42 55 65 10 65 75 75 85 15 75 100 100 100 100

(3s) [kA] -- -- 36 36 65 42 42 42 -- 65 65 65 65 -- 75 75 75 85 85

N 极具有全额定电流的断路器 E4S/f E4H/f E6H/f

极数 [No.] 标准型式 标准型式 标准型式 4 4 4

N极载流能力 (4极) [% Iu] 100 100 100

Iu (40 ℃) [A] 4000 3200-4000 4000-5000-6300

Ue [V~] 690 690 690

Icu (220...415V) [kA] 80 100 100

Ics (220...415V) [kA] 80 100 100

Icw (1s) [kA] 80 85 100

(3s) [kA] 75 75 100

隔离开关 E1B/MS E1N/MS E2B/MS E2N/MS E2S/MS E3N/MS E3S/MS E3V/MS E4S/MS E4H/MS E4H/f MS E6H/MS E6H/f MS

极数 [No.] 3 - 4 3 - 4 3 - 4 3 - 4 3 - 4 3 - 4 3 - 4 3 - 4 3 - 4 3 - 4 4 3 - 4 4

Iu (40 ℃) [A] 800-1000-

1250-1600

800-1000-

1250-1600

1600-2000 1000-1250-

1600-2000

1000-1250-

1600-2000

2500-3200 1000-1250-

1600-2000-

2500-3200

800-1250-

1600-2000-

2500-3200

4000 3200-4000 3200-4000 4000-5000-6300 4000-5000-

6300

Ue [V~] 690 690 690 690 690 690 690 690 690 690 690 690 690

Icw (1s) [kA] 42 50 42 55 65 65 75 85 75 100 85 100 100

(3s) [kA] 36 36 42 42 42 65 65 65 75 75 75 85 85

Icm (220...440V) [kA] 88.2 105 88.2 121 143 143 165 286 165 220 220 220 220

应用于交流高达 1150V AC 的断路器 E2B/E E2N/E E3H/E E4H/E E6H/E

极数 [No.] 3 - 4 3 - 4 3 - 4 3 - 4 3 - 4

Iu (40 ℃) [A] 1600-2000 1250-1600-

2000

1250-1600-2000-

2500-3200

3200-4000 4000-5000-6300

Ue [V~] 1150 1150 1150 1150 1150

Icu (1150V) [kA] 20 30 30 (*) 65 65

Ics (1150V) [kA] 20 30 30 (*) 65 65

Icw (1s) [kA] 20 30 30 (*) 65 65

应用于交流高达 1150V AC 的隔离开关 X1B/E MS (Ue=1000V AC) E2B/E MS E2N/E MS E3H/E MS E4H/E MS E6H/E MS

极数 [No.] 3 - 4 3 - 4 3 - 4 3 - 4 3 - 4 3 - 4

Iu (40 ℃) [A] 1600 1600-2000 1250-1600-

2000

1250-1600-2000-

2500-3200

3200-4000 4000-5000-6300

Ue [V~] 1000 1150 1150 1150 1150 1150

Icw (1s) [kA] 25 20 30 50 65 65

Icm (1000V) [kA] 52.5 40 63 105 143 143

应用于直流高达 1000V DC 的隔离开关 E1B/E MS E2N/E MS E3H/E MS E4H/E MS E6H/E MS

极数 [No.] 3 - 4 3 - 4 3 - 4 3 - 4 3 - 4

Iu (40 ℃) [A] 800-1250 1250-1600-2000 1250-1600-2000-2500-3200 3200-4000 4000-5000-6300

Ue [V-] 750 (3p)-1000 (4p) 750 (3p)-1000 (4p) 750 (3p)-1000 (4p) 750 (3p)-1000 (4p) 750 (3p)-1000 (4p)

Icw (1s) [kA] 20 25 40 65 65

Icm (750V) [kA] 42 52.5 105 143 143

(1000V) [kA] 42 52.5 105 143 143

（*）在 1000V 的参数是 50kA

Emax 系列产品概览

应用范围ABB | Emax | 1SXF200006C2014 1/4

1 X1 E1 E2 E3 E4
