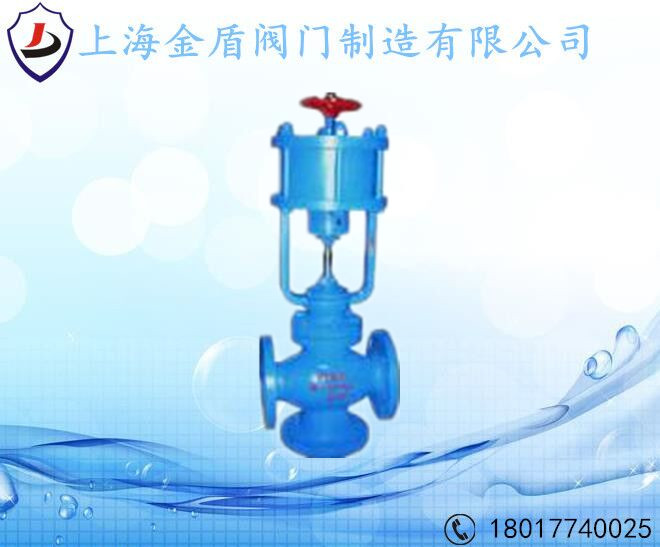

上海金盾消防阀门 ZMQP气动薄膜三通切断阀 金盾调节阀
一、气动薄膜三通切断阀 概述
气动薄膜三通切断阀，是工业控制中常用的一种切断阀门，采用多弹簧气动薄膜执行机构和活塞式执行机构。阀体有三通、（套筒、单座、双座），具有结构简单、操作力大、体形小、重量轻、流阻小、阀容大、密封性能好、维修方便等优点。广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的三位、二位切断控制。气动切断阀开启速度快，特别适合要求迅速关闭的场合，另外根据需要可以配防爆电磁阀，也可以满足防爆场合的要求！
二、气动薄膜三通切断阀主要零件材料
材料代号
C（WCB）
P（304）
R（316）
主要
阀体、阀盖
WCB（ZG230-450）
ZG1Cr18Ni9Ti（304）
ZG1Cr18Ni12Mo2Ti（316）
阀芯、阀座
1Cr18Ni9Ti（304）或司钛莱合金堆焊
1Cr18Ni9Ti（304）或司钛莱合金堆焊
1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
填料
V型聚四氟乙烯（F4）、柔性石墨、
垫片
增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片
上下膜盖
A3钢板冲压
波纹膜片
丁晴橡胶夹增强涤沦织物
弹簧
60Si2Mn
推杆、衬套
2Cr13
轴套
聚氨酯（用于反作用）
适用工况
适用介质
水蒸汽油品类气液体
硝酸碱类腐蚀性气液体
醋酸类等腐蚀性气液体
适用温度
-30～+200℃ -30～+450℃ F4：≤200℃
三、气动薄膜三通切断阀主要技术参数
公称通径DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
额定流量系数kv
套筒
11
20
30
48
75
120
190
300
480
760
单座
5
7
11
20
30
48
75
120
190
300
480
760
三通
额定行程(mm)
8
12
20
25
40
50
允许泄漏量
硬密封（L/H）
套筒5×10-5阀额定容量 单座、三通1.2×10-7×阀的额定容量
软密封（ml/min）
0泄漏
膜片有效面积（cm2）（薄膜式切断阀）
100
200
400
600
1000
公称压力PN(MPa)
1.6 4.0 6.4
允许压差（MPa）
单座
6.4
6.4
3.8
2.5
2.9
1.8
2.0
1.3
0.83
0.8
0.55
0.52
套筒
6.4
信号压力KPa
200（薄膜片）
回讯电压
AC220V/DC24V/DC110V
四、气动薄膜三通切断阀连接尺寸
公称通径(mm)
20
25
32
40
50
65
80
100
125
150
200
额定流量系数
8
12
17
29
43
70
110
165
275
440
690
H3(mm)
398
392
404
427
443
532
558
577
728
940
995
A(mm)
194
230
306
394
496
L(mm)
PN16
150
160
180
200
230
290
310
350
400
480
600
PN64
230
260
300
340
380
430
500
550
650
D(mm)
PN16
105
115
140
150
165
185
200
220
250
285
340
PN64
130
140
155
170
180
205
215
250
295
345
415
