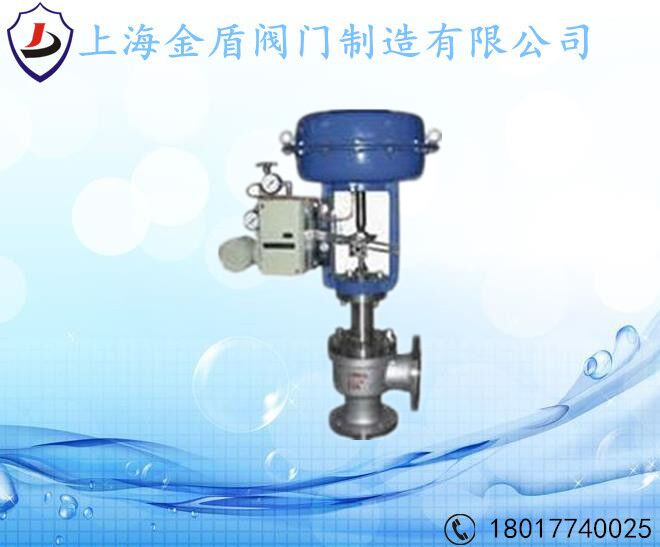

一、气动薄膜角式调节阀 用途
气动薄膜角式调节阀阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。气动薄膜角式调节阀采用顶部导向结构，由多弹簧气动薄膜执行机构和角型调节阀阀体组成，具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。
二、气动薄膜角式调节阀性能技术参数
公称通径(mm)
6
10
15
25
阀座直径(mm)
3
4
6
4
5
7
8
10
6
7
8
10
12
7
8
10
12
16
20
流量系数Kv
0.04
0.1
0.1
0.4
0.4
1
1.6
2.5
4
6.3
8
0.16
0.4
0.16
1
1.6
2.5
0.63
1
1.6
2.5
4
0.063
0.25
0.25
0.63
公称通径(mm)
32
40
50
65
80
100
125
150
200
阀座直径(mm)
16
20
30
20
38
30
50
38
65
50
80
65
100
65
125
100
150
125
200
流量系数
6.3
8
16
8
25
16
40
25
63
40
100
63
160
100
250
160
400
250
600
可调范围
Kv值<18时 R=20：1；Kv值>18时 R=30：1
公称压力
16、22、32MPa
阀芯形式
套筒导向单座柱塞型阀芯
流量特性
直线
作用形式
气开式、气关式
工作温度
普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃
法兰标准
符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产
执行机构
ZHA/B型多弹簧气动薄膜执行机构
可配附件
定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等
公称通径(mm)
20
25
40
50
65
80
100
150
200
250
300
阀座直径(mm)
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
流量系数Kv
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
1000
1600
可调范围
30：1
公称压力
标准产品1.6、4.0、6.4MPa；特殊订货10、22、32MPa
阀芯形式
单座柱塞型阀芯
流量特性
直线、等百分比
工作温度
普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃
法兰标准
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产
三、气动薄膜角式调节阀主要零部件材料
零件名称
阀体
阀杆
阀芯
阀座
填料
压缩弹簧
波纹薄膜
材料
40锻钢
2Cr13
2Cr13或堆
2Cr13或堆
V形
60Si2Mn
丁睛橡胶
四、气动薄膜角式调节阀性能指标
序号
项目
单位
不带定位器
带定位器
1
基本误差
％
±4
±1
2
回差
％
2.5
1
3
死区
％
1.5
0.1
4
允许泄漏量
％
为C值的0.01％，对C≤4.Q泄≈0
5
额定流量系数Kv偏差
C≤4
％
±15
流量特性误差
C>4
％
±10
五、气动薄膜角式调节阀外形尺寸及重量
公通径
6
10
15
25
32
40
50
65
80
100
125
150
L1(mm)
100
105
105
120
135
190
225
275
315
365
400
510
L2(mm)
83
90
105
120
135
165
190
215
260
290
300
400
薄膜式
H(mm)
407
406
425
401
493
502
500
630
630
620
848
910
D(mm)
285
360
470
620
重量(KG)
37
43
46
52
93
160
123
224
297
442
650
780
活塞式
H(mm)
527
526
545
521
586
595
593
655
655
645
758
820
D(mm)
264
352
490
重量(KG)
51
57
60
66
92
105
122
217
290
435
628
758
不锈钢
钼二钛
不锈钢
钼二钛
焊钴铬钨
硬质合金
焊钴铬钨
硬质合金
聚四氟乙烯圈
夹尼衬里
(mm)
