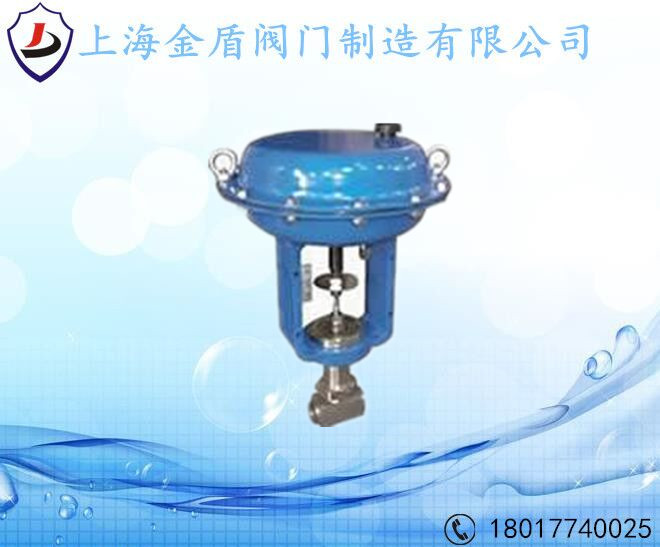

上海金盾消防阀门 ZMAY气动薄膜小流量调节阀 金盾调节阀
一、气动薄膜小流量调节阀 用途
气动薄膜小流量调节阀是专门针对小流量调节而开发的小口径调节阀。阀体采用螺纹连接，具有体积小、重量轻、安装、维护方便等优点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。气动薄膜小流量调节阀它适用于液体、蒸汽等 介质的注流量调节场合。
二、气动薄膜小流量调节阀主要技术参数
公称通径(mm)
G1/2"
G3/4"
阀座直径(mm)
1.5*
3
4
5
6
7
8
9
流量系数Kv
0.0025
0.08
0.12
0.20
0.32
0.50
0.80
1.00
可调范围
30:1
公称压力
标准产品1.6 4.0 6.4、10MPa
阀芯形式
单座柱塞型阀芯
流量特性
直线
作用形式
气开式、气关式
工作温度
普通型-40～230℃，散热片型230～450℃，特殊订货450～600℃
法兰标准
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
执行机构
ZHA/B型多弹簧气动薄膜执行机构
可配附件
定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等
三、气动薄膜小流量调节阀主要技术性能指标
泄漏率：Ⅵ 级， 小于额定流量的10-4回差 ：不带定位器， 小于全行程的3%； 带定位器， 小于全行程的1%基本误差：不带定位器， 小于全行程的±5%； 带定位器， 小于全行程的±1%死区：不带定位器 ， 小于全行程的3%； 带定位器， 小于全行程的1%注：测试使用填料为聚四氟乙烯填料。
四、气动薄膜小流量调节阀主要零部件材料
阀体材质：1G1Cr18Ni9Ti、316、316L等芯座材质：1Cr18Ni9Ti、316、316L等填料材质：聚四氟乙烯、柔性石墨膜片材质：丁腈橡胶夹尼龙布
五、气动薄膜小流量调节阀允许压差
执行机构
ZHA(B)-11
行程（mm）
10
有效面积(cm3)
200
气源接口尺寸
M16×1.5
公称通径（mm）
G1/2"
G3/4"
阀座直径（mm）
1.5
3
4
5
6
7
8
9
允许压差△P（MPa）
6.4
5.2
4.6
注： （1）ZHA：正作用执行机构 ；ZHB 反作用执行机构。（2）如果允许压差不清楚或最大工作压差超出列表范围请我们联系。
六、气动薄膜小流量调节阀外形尺寸及重量
公通径(mm)
G1/2"
G3/4"
连接长度 L(mm)
92
92
高度 H(mm)
370
370
H1(mm)
30
30
执行器宽 D(mm)
230
230
重量(KG)
18
18
