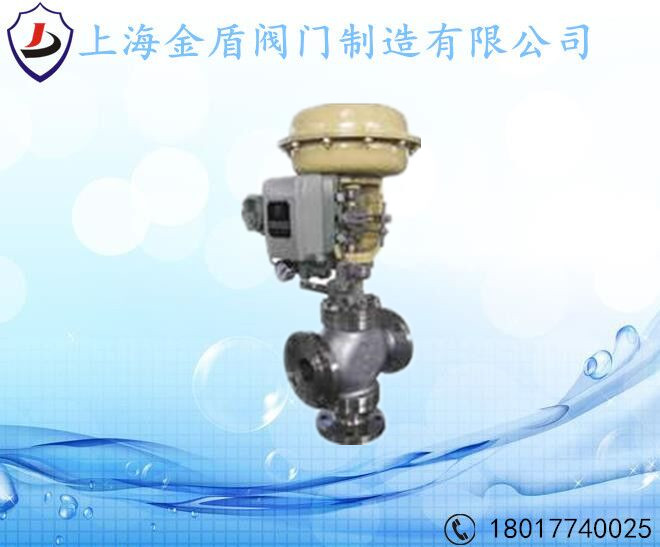

上海金盾消防阀门 ZJHQ不锈钢气动三通调节阀 金盾调节阀
一、不锈钢气动三通调节阀概述
不锈钢气动三通调节阀，是由多弹簧气动薄膜执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。具有结构简单、重量轻、动作灵敏、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，气动三通调节阀广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。
ZJHF、ZJHH不锈钢气动三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。
不锈钢气动三通调节阀有三通合流及三通分流两种。公称压力有PN16、40、64；公称通径范围DN25—300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。
二、不锈钢气动三通调节阀主要零件材料及推荐使用温度范围
零件名称
材料
温度范围
阀 体
HT200
-20～200℃
ZG230-450
-40～450℃
ZG1Cr18Ni9Ti
-250～550℃
阀芯、阀座、阀杆
1Cr18Ni9
-250～550℃
密封垫
橡胶石棉板
不锈钢缠绕垫
填料
聚四氟乙烯
上下膜盖
A3钢板
膜片
35CrMoA
35、A3
支架、顶盘
HT200
压缩弹簧
60Si2Mn
波纺薄膜
5806胶夹480D尼龙66网眼布
三、不锈钢气动三通调节阀执行机构主要技术参数
型号
ZHA(B)-3
ZHA(B)-4
ZHA(B)-5
ZHA(B)-6
有效面积cm2
400
630
1000
1600
行 程mm
16.25
40
60
1000
弹簧范围KPa
20～100；40～200、20～60、60～100、80～240
四、不锈钢气动三通调节阀执行机构性能指标
项目
不带定位器
带定位器
基本误差％
±6
±1.5
回差％
5
1.5
死区％
4
0.6
始终点偏差％
气关
始点
±2.5
±1.5
终点
±6.0
气开
始点
±6.0
终点
±2.5
额定行程偏差％
±2.5
允许泄漏量L/h
10-3×阀额定容量
五、不锈钢气动三通调节阀执行机构允许压差
供气压力
弹簧压力
25
32
40
50
65
80
100
125
150
200
250
300
0.14MPa
20-100
1220
750
500
300
300
200
120
120
80
50
50
25
六、不锈钢气动三通调节阀外形尺寸图
公通径(mm)
25
32
40
50
65
80
100
125
150
200
250
300
L(mm)
PN1.6MPa
185
200
220
250
275
300
350
410
450
550
635
720
PN4.0MPa
190
210
230
255
285
310
355
425
460
560
660
740
PN6.4MPa
200
210
235
265
295
320
370
440
475
570
670
770
H1(mm)
PN1.6MPa
140
150
160
180
200
220
220
256
278
322
540
612
PN4.0MPa
150
160
170
190
220
232
256
295
313
372
540
612
PN6.4MPa
160
170
180
200
220
242
266
300
318
382
540
612
H(mm)
普通型
435
441
465
480
584
585
575
762
772
792
1203
1234
散热片型
565
571
595
610
631
748
738
961
971
989
1525
1554
D(mm)
285
360
470
重量(KG)
72
75
81
88
135
158
190
262
322
450
550
600
上下阀盖
