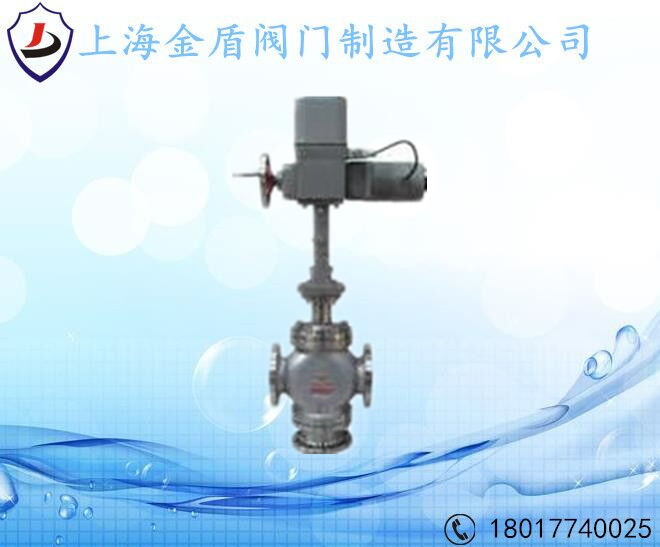

一、不锈钢电动三通调节阀 概述
不锈钢电动三通调节阀采用双阀芯上下导向结构，配PS、DKZ或3810系列直行程电动执行机构。不锈钢三通调节阀阀体为四通结构，即一进二出（分流型），二进一出（合流型），从而达到流体混合升温或降温，或流体不等量分流，满足不同工况的使用要求。电动三通调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维护方便等优点。可用于各种不同的工作条件，特别适用于石油工业热交换的温度控制系统和其它各行各业的自动化控制。
二、不锈钢电动三通调节阀 主要技术参数
公称通径mm
合流
25
32
40
50
65
80
100
125
150
200
250
300
分流
25
32
40
50
65
80
100
125
150
200
250
300
阀座通径mm
26
32
40
50
65
80
100
125
150
200
250
300
额定流量系数kv
合流
8.5
13
21
34
53
85
135
210
340
535
800
1260
分流
8.5
13
21
34
53
85
135
210
340
535
800
1260
公称压力(MPa)
0.6,1.6， 2.5， 4.0， 6.4
行程(mm)
16
25
40
60
100
流量特性
直线
工作温度℃
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式
三通双座铸造球型阀
上阀盖型式
普通式（常温），散热片式（中温），长颈式（低温）
配用电动执
PSL
PSL-202
PSL-204
PSL-208
PSL-312
PSL325
381L
381LSA-20
381LSB-30
381LSB-50
381LSC-85
381LSC-99
防爆型
381LXA-20
381LXB-30
381LXB-50
注：
三、不锈钢电动三通调节阀 主要零件材料
本体材质为碳钢
1
阀体
WCB
LCB
WC9
2
阀座
304
304
304
3
阀芯
304
304
304
4
导向套
304
304
304
5
阀盖
WCB
LCB
WC9
6
阀杆
304
304
304
7
填料
PTFE/柔性石墨
8
弹簧
65Mn
9
螺母
304
304
304
本体材质为不锈钢
1
阀体
CF8
CF8M
CF3M
2
阀座
304
316
316L
3
阀芯
304
316
316L
4
导向套
304
316
316L
5
阀盖
CF8
CF8M
CF3M
6
阀杆
304
316
316L
7
填料
PTFE/柔性石墨
8
弹簧
65Mn
9
螺母
304
316
316L
四、不锈钢电动三通调节阀 执行机构主要技术参数
型号
额定输出力N
速度mm/s
技术参数
PSL
381L
PSL
381L
PSL
381L
PSL
381L
201
381LSA-08
1000
800
0.25
4.2
电源：AC220V 50Hz
电源：AC220V 50Hz
202
381LSA-20
2000
2000
0.50
2.1
204
381LSB-30
4500
3000
0.50
3.5
208
381LSB-50
8000
5000
1.00
1.7
312
381LSC-65
12000
6500
0.60
2.8
325
381LSC-99
25000
10000
1.0
2.0
五、不锈钢电动三通调节阀 性能指标
项目
指标值
基本误差％
配381L 2.0； 配PSL 0.1
回差％
2.5
死区％
1.0
始终点偏差％
电开
始点
±2.5
终点
±2.5
电关
始点
±2.5
终点
±2.5
可调范围
30：1
额定行程偏差％
2.5
允许泄量L/H
单密封符合JB/T7387-94 IV级 小于阀的额定容量×10-4
六、不锈钢电动三通调节阀 所配执行器允许压差
公称通径(mm)
25
40
50
65
80
100
150
200
250
300
阀座直径(mm)
25
32
40
50
65
80
100
125
150
200
250
300
执行机构
允许压差△P（MPa）
配PSL
PSL202
6.4
6.4
6.4
5.1
PSL204
4.31
2.76
1.76
6.4
6.4
5.62
PSL208
1.86
1.23
0.78
6.4
5.31
3.97
PSL320
1.26
0.87
0.49
配381L
381LSA-20
6.4
6.4
6.4
6.4
381LSB-50
6.4
6.4
6.25
381LSC-65
6.4
4.32
3.23
381LSC-99
0.63
0.44
0.25
3.31
0.27
注：
七、不锈钢电动三通调节阀 电气接线说明
输入：4~20mA、4~12mA、12~20mA、0~5V、1~5V；输出：4~20mA反馈信号。打开机壳即可看见如图示意。执行机构外壳内有端子条用于电气接线，选择适当的电源线与执行机构相连，建议使用Φ1.0（mm）2导线。
八、不锈钢电动三通调节阀 外形尺寸
公通径(mm)
25
32
40
50
65
80
100
125
150
200
250
300
L(mm)
PN1.6MPa
185
200
220
250
275
300
350
410
450
550
640
740
PN4.0MPa
190
210
230
255
285
310
355
425
460
560
660
760
PN6.4MPa
200
210
235
265
295
320
370
440
475
570
670
770
H1(mm)
PN1.6MPa
140
150
160
180
200
220
220
256
278
322
465
580
PN4.0MPa
150
160
170
190
220
232
256
295
313
372
474
585
PN6.4MPa
160
170
180
200
220
242
266
300
318
382
474
585
配PSL
H(mm)
普通型
775
781
775
790
819
820
810
917
927
947
1252
1545
散热片型
905
911
905
920
766
983
973
1116
1126
1144
1805
1825
D(mm)
176
重量(KG)
61.5
64.5
69.5
76.5
109
132
164
207
267
395
430
480
配381L
H(mm)
普通型
538
544
660
675
744
745
735
972
982
1027
1204
1265
散热片型
668
674
790
805
691
908
898
1171
1181
1224
1440
1502
D(mm)
225
310
重量(KG)
69
72
85
92
124
147
179
260
320
448
627
780
行机构型号
1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决
381LXA-08
800
4.2
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄
381LXA-20
2000
2.1
381LXB-30
3000
3.5
381LXB-50
5000
1.7
双密封符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3
3.14
1.92
1.23
0.78
1.04
0.69
0.44
0.50
0.35
0.20
6.4
0.32
4.14
0.22
3.14
1.92
1.23
0.78
1.16
0.76
0.49
0.64
0.41
0.28
0.16
0.11
1.同一格内上排为双密封型允许压差，下排为单密封型允许压差。
2.实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决
