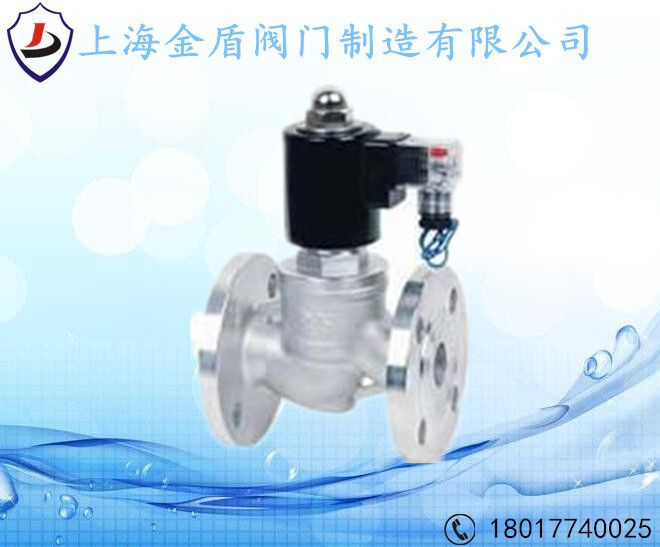

上海金盾消防阀门 ZBSF全不锈钢电磁阀 金盾电磁阀 金盾阀
一、ZBSF全不锈钢电磁阀 特点
ZBSF系列全不锈钢电磁阀工业过程自动化控制系统用的执行器.它在接受电控信号能自动开启或关闭,实现对管道中的流体的通断或流量调节控制.本系列电磁阀可广泛地应用于纺织,印刷,化工,塑料,橡胶,制药,食品,建材,机械,电器,表面处理等生产和拉研部门以及浴室,食堂,空调等人们日常生活设施中.ZBSF-Y系列电磁阀主要用于腐蚀性液体,超净液体和食用液体介质的控制.ZBSF系列电磁阀主要用于腐蚀气体,超净气等气体介质控制。
二、ZBSF不锈钢电磁阀 应用范围
本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。
三、ZBSF不锈钢电磁阀 性能参数
工作介质 腐蚀性气体、短冷流体、食用流体ZBSF-1：气体用ZBSF-1Y：
液体用ZBSF-2：气体用ZBSF-2Y
介质温度(℃) ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃
公称压力(Mpa) 1.6
工作压力(Mpa) 0 - 1.6
电源电压 AC220V,其余规格可作特殊订货
额定流量系数(KV) 按JB/T352-94规定
泄漏量(m1/min) 按JB/T352-94.F规定
公称通径(mm) 10 15 20 25 32 40 50
功耗(AV AC≤70VA AC≤70VA
四、ZBSF不锈钢电磁阀 安装尺寸
型号规格
通径DN
工作压力
Kv值
外形尺寸［mm］
法兰尺寸［mm］
G
L
H
D
D1
D2
b
f
n-d
ZBSF10
10
B10级：0～10
1.8
3/8〃
130
153
90
60
41
14
3
4 -ф14
ZBSF15
15
2.8
1/2〃
130
153
95
65
46
14
3
4 -ф14
ZBSF20
20
5.5
3/4〃
150
153
105
75
56
16
3
4 -ф14
ZBSF25
25
10
1〃
160
153
115
85
65
16
3
4 -ф14
ZBSF32
32
15
1 1/4〃
180
176
140
100
76
18
3
4 -ф18
ZBSF40
40
20
1 1/2〃
200
176
150
110
84
18
3
4 -ф18
ZBSF50
50
30
2〃
230
192
165
125
99
20
3
4 -ф18
[mm]
[bar]
[m3/h]
B16级：0～16
B8级：0～8（常开）
BG0级：-1～0(真空)
25级：0～25（特制）
