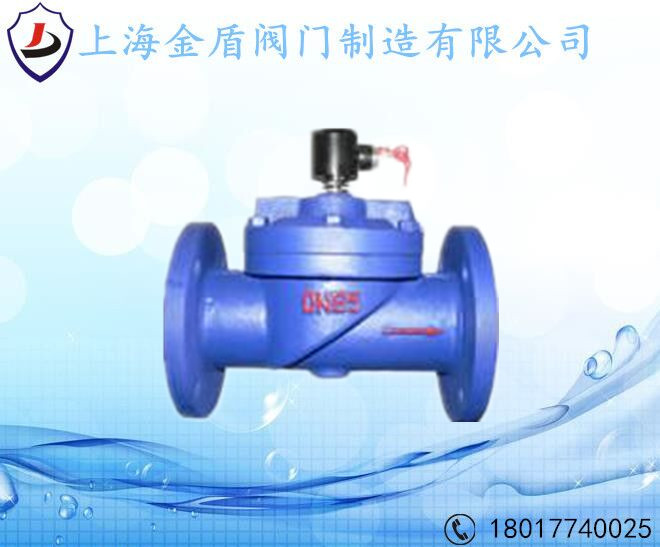

上海金盾消防阀门 ZCS水用电磁阀 金盾电磁阀 金盾阀门
一、ZCS水用电磁阀 特点
ZCS水用电磁阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀 采用橡胶密封，故对工作介质的清洁度大大减低，具有起笔迅速，可靠性能高等特点。
二、ZCS水用电磁阀应用范围
ZCS水用电磁阀用于石油化工、电力装备、医药设备、污水处理、暖通空调、锅炉补水、清洗设备、电镀涂装、灌装计量、通风设施、食品工业、给水排水系统等。
三、ZCS水用电磁阀 技术参数
工作介质DN
水、粘度≤4E的油及其它非腐蚀性流体
介质温度℃
≤60
公称压力（Mpa）
1.0
工作压差（Mpa）
0.05~1.0
0.1~1.0
0.15~1.0
电源电压
AC220V其余规格可作特殊订货
额定流量系数（KV）
按JB/T7352-94规定
写落量（ml/min）
按JB/T7352-94·F规定
公称通径（mm）
10
15
20
25
32
40
50
65
80
100
125
150
200
250
300
功耗
36VA
50VA
四、ZCS水用电磁阀工作原理
本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。 常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。
五、ZCS水用电磁阀安装尺寸
公称通径DN
内螺纹连接
法兰连接
外形尺寸
内螺纹
外形尺寸
法兰尺寸
H
L
G
H
L
D
D1
D2
n-d
b
f
15
112
80
1/2
20
119
80
3/4
25
123
90
1
130
160
115
85
65
4-φ14
16
3
32
137
140
11/4
137
180
140
100
76
4-φ18
18
3
40
152
156
11/2
152
200
150
110
84
4-φ18
18
3
50
164
180
2
152
230
165
125
99
4-φ18
20
3
65
222
290
185
145
118
4-φ18
20
3
80
239
310
200
160
132
4-φ18
22
3
100
255
350
220
180
156
4-φ18
24
3
125
416
400
250
210
184
4-φ18
26
3
150
440
480
285
240
211
8-φ22
26
3
200
443
600
340
295
266
8-φ22
26
3
250
493
730
395
350
319
8-φ22
28
3
300
549
850
445
400
370
8-φ22
28
4
