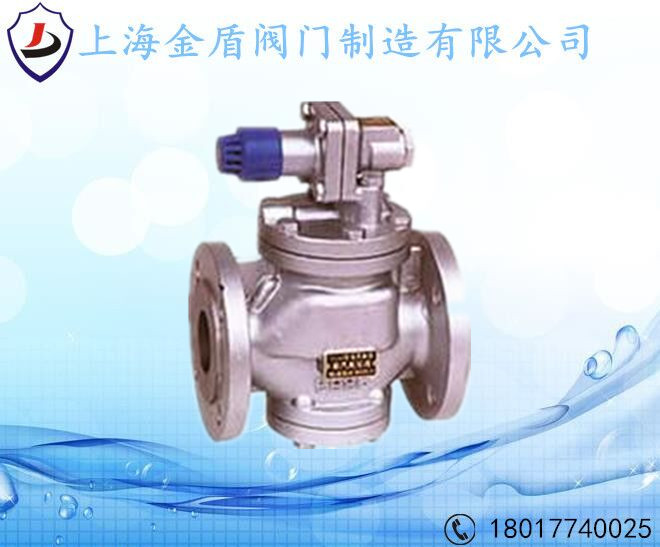

上海金盾消防阀门 Y44F波纹管式减压阀 金盾减压阀
一、波纹管式减压阀产品概述
Y44F波纹管式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。波纹管式减压阀在管道中一般应当水平安装。
二、波纹管式减压阀主要技术参数
波纹管式减压阀用于温度在200℃以下的蒸汽、空气、水无腐蚀性介质的管路上，使通过阀体的介质压力保持恒定，以适应工作需要。波纹管减压阀阀前进口压力P1由1.0-0.1MPa，减压阀后出口压力P2为0.4-0.05MPa，阀前与阀后的压力差不大于0.6MPa，也不应小于0.05MPa。
三、波纹管式减压阀使用原理与结构说明
1、波纹管减压阀阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱，波纹管和弹簧因受介质压力的挤压而压缩，阀瓣随着阀杆位移，阀瓣产生对阀体密封圈的关闭，将阀前介质截止，不作阀后介质压力的补充。当阀后的介质压力降低，波纹管减压阀波纹管因受调节弹簧的径项力，使波纹管叠纹变形，阀杆将阀瓣顶开。使介质通过阀体密封圈补充阀后压力的降低。
四、波纹管式减压阀主要技术参数及性能指标
公称压力(Mpa)
0.6
1.0
1.6
壳体试验压力(Mpa)*
0.9
1.5
2.4
密封试验压力(Mpa)
0.6
1.0
1.6
最高进口压力(Mpa)
0.6
1.0
1.6
出口压力范围(Mpa)
0.05-0.4
0.1-0.8
0.1-1.0
压力特性偏差(Mpa)△P2P
GB12244-1989
流量特性偏差(Mpa)△P2G
GB12244-1989
最小压差(Mpa)
0.1
0.15
0.15
渗漏量
GB12245-1989
五、波纹管式减压阀主要零件材料
零件名称
零件材料
阀体 阀盖
WCB
底盖
WCB
阀座 阀瓣
2Cr13
波纹管
1Cr18Ni9Ti
波纹管上垫
2Cr13
波纹管下垫
2Cr13
导向座
2Cr13
主阀弹簧
50CrVA
调节弹簧
60Si2Mn
六、波纹管式减压阀流量系数
DN
Cv
15
1
20
2.5
25
4
32
6.5
40
9
50
16
65
25
80
36
100
64
七、波纹管式减压阀主要连接尺寸
公称压力PN(MPa)
公称通径MPa(MM)
尺寸MM
L
H
H1
1.0、1.6
20
140
87
293
25
160
87
293
32
180
92
293
40
200
100
303
50
230
106
308
65
260
123
310
80
310
140
380
100
350
150
400
2、波纹管减压阀本阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调节弹簧等零件组成，体腔进口组装有阀瓣、阀体密封圈和辅弹簧，辅弹簧是保持阀瓣和阀体密封圈自动的密封，波纹管减压阀出口体腔组装弹性密封元件(波纹管)即保证阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能。
