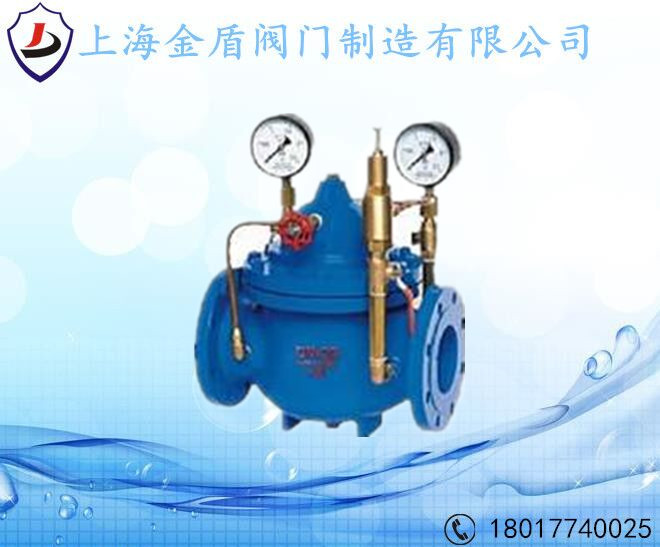

上海金盾消防阀门 GL200X可调式减压阀 金盾减压阀
一、GL200X可调式减压阀概述
GL200X可调式减压阀，是一种利用介质自身能量调节与控制管路压力的职能型阀门。GL200X可调式减压阀用于生活给水、消防 给水及其他工业给水系统，通过调节减压导阀，即可调节主阀的出口压力。出口压力不因进口压力、进口流量的 变化而变化，安全可靠地将出口压力维持在设定值上，并可根据需要调节设定值以达到减压目的。该阀减压精确， 性能稳定、安全可靠、安装方便，使用寿命长。
二、GL200X可调式减压阀 结构特点和用途
GL200X可调式减压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。 本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。 本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
三、GL200X可调式减压阀 工作原理
当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。 当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。 调节导阀弹簧即可设定出口压力。
四、GL200X可调式减压阀 主要技术参数
公称压(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
最高进口压力(MPa)
出口可调压力(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
1.0
0.09-0.8
水
0-80
1.6
2.4
1.76
1.6
0.10-1.2
2.5
3.75
2.75
2.5
0.15-1.6
五、GL200X可调式减压阀 主要零件材料
零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
针型阀
铜合金
球阀
铜合金
浮球阀
铜合金
微型过滤器
不锈钢
六、GL200X可调式减压阀 主要尺寸
公称通径DN(mm)
尺寸(mm)
L
宽
H
20
150
245
195
25
160
254
208
32
180
263
222
40
200
272
237
50
203
282
254
65
216
292
272
80
241
310
282
100
292
330
303
125
330
358
344
150
356
385
385
200
495
438
437
250
622
490
532
300
698
550
600
350
787
617
677
400
914
693
764
450
978
778
862
500
978
873
972
600
1230
980
1096
