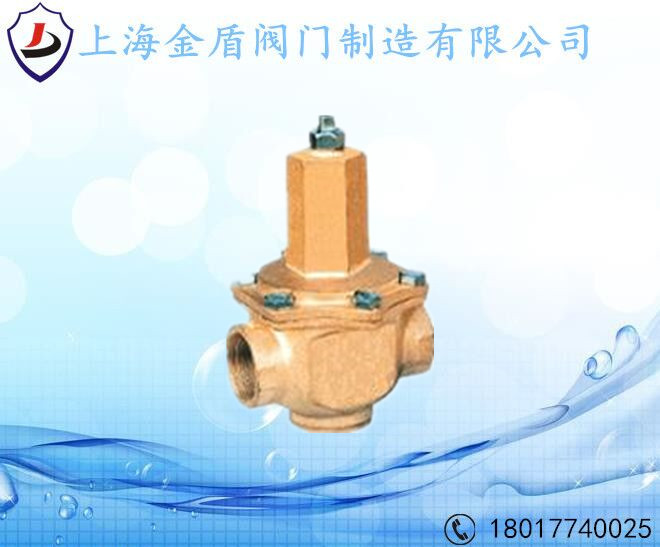

上海金盾消防阀门 200T减压阀 金盾减压阀 金盾阀门
产品介绍:
200T 型减压阀具有结构紧凑，性能稳定，安全可靠，易于安装等特点，广泛使用于消防系统或其它清水系统中，用于末端减压。
200T 抗压力波动能力强，流通性能优良，在一定流量范围内可控制该阀进出口压力为一相对固定值。
控制主阀的固定出口压力，结构简单，易于维护
压力等级：PM10、PN16
通径：φ15mm~φ50mm（200P）；φ15mm~φ50mm（200T）
结构小巧
采用上下分体结构形式，内部结构简单紧凑，便于清洗及维修；进出口为阴螺纹，便于安装。
流通能力强
阀体内部流道顺畅，流通能力提高。
性能稳定精度高
采用单座、弹簧直接驱动膜片调节压力，出口压力变化幅度小，控制精度高。
选材精良
阀体内部件选用铜或不锈钢，密封元件采用耐腐蚀橡胶，对介质不会产生污染。
主要零件及材质:
序号
名称
材料
1
阀体
ZCuAI10Fe3
2
膜片
BUNA-N
3
阀盖
ZCuAI10Fe3
4
膜片垫板
ZCuAI10Fe3
5
弹簧
60Si2MnA
6
铭牌
不锈钢
7
弹簧压板
ZCuAI10Fe3
8
螺钉
4.8
9
阀芯
ZCuAI10Fe3
10
螺钉
A2-70
11
螺钉
A2-70
12
垫片
A200
13
密封垫
NBR
14
导柱
OCr19Ni9
15
O 型圈
NBR
16
底盖
ZCuAI10Fe3
公称通径DN
英称通径Inch
H
L
D
15
ZG1/2″
112
83
82
20
ZG3/4″
112
83
82
25
ZG1″
130.5
101
98
32
ZG11/4″
203
130
132
40
ZG11/2″
203
130
132
50
ZG2″
267
194
160
